XD90系列功能型电力试验车

XD90系列功能型电力试验车

XD90系列功能型电气试验车,其设计理念是从电气试验整体角度出发,以“功能上车”替代传统“仪器上车”,以分布集成方式去组织、整合试验资源,主要适用于故障抢修、例行试验、诊断性试验及交接试验等现场电力设备综合检测场合。

产品特点

车体

  • 底盘:试验车改装推荐以下3钟,日产底盘、依维柯底盘、庆(五十)铃底盘。
  • 车辆改装:本所签约有多家车辆改装企业,能有效保证车辆改装质量。
  • 车内布局:空间利用效率高;检测作业面集中在车体一侧,作业方便;配置升降装置;车内办公条件通透、宽敞、符合人体工程学要求;操作位设计有大面积观察窗。

  • 行车安全:配重平衡,重心低,行车稳定性高;拥有立体防撞监测体系;具备全景行驶记录功能。

  • 单元与机架:所有功能单元设计成标准化、通用化、机架化的模块,模块两侧设有精密导轨,可自由插拔;试验车的公共资源集中安置在基础单元柜体内,设计成一个大型的单元,整个单元可在车体上插拔。

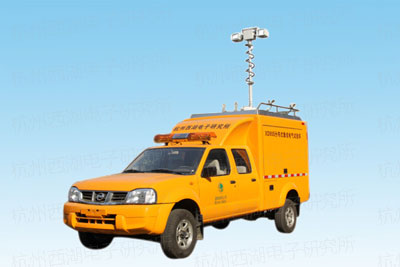

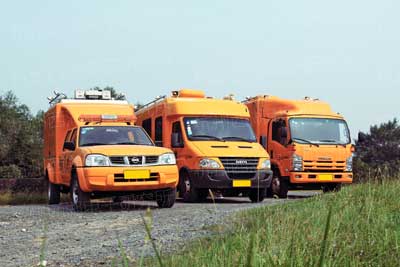

日产车型

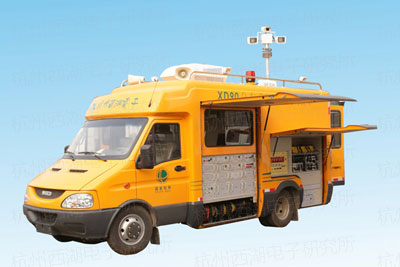

依维柯车型

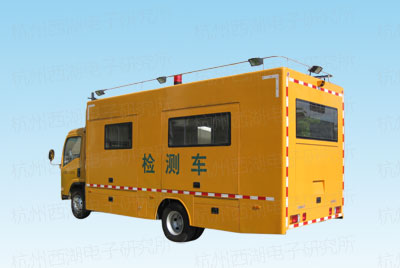

庆铃车型

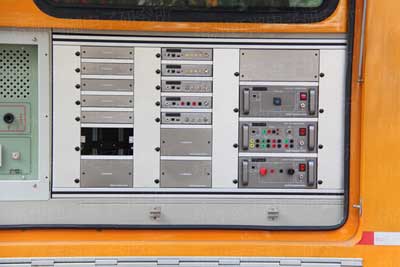

检测单元柜

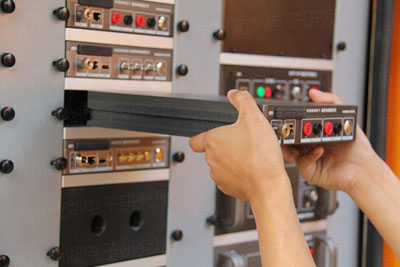

检测单元装入

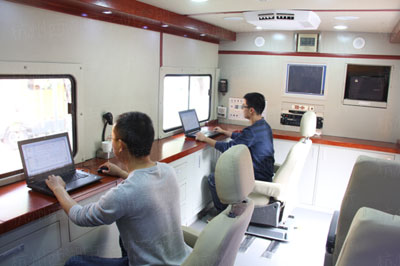

舒适车内操控室

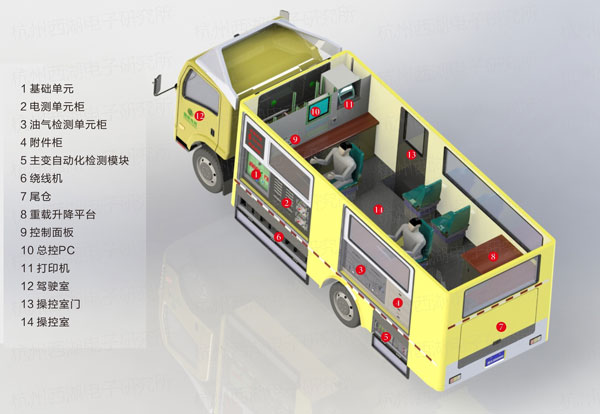

试验车布局

1.日产车型布局

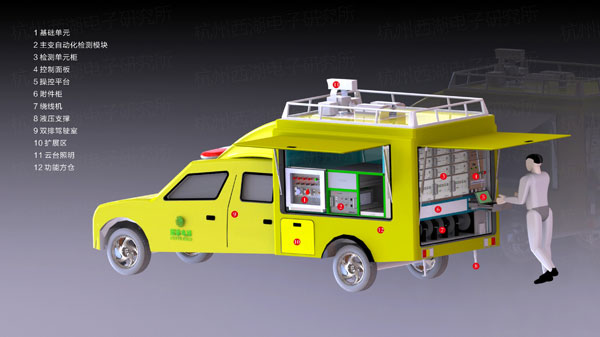

日产车型布局图示

2.依维柯车型布局

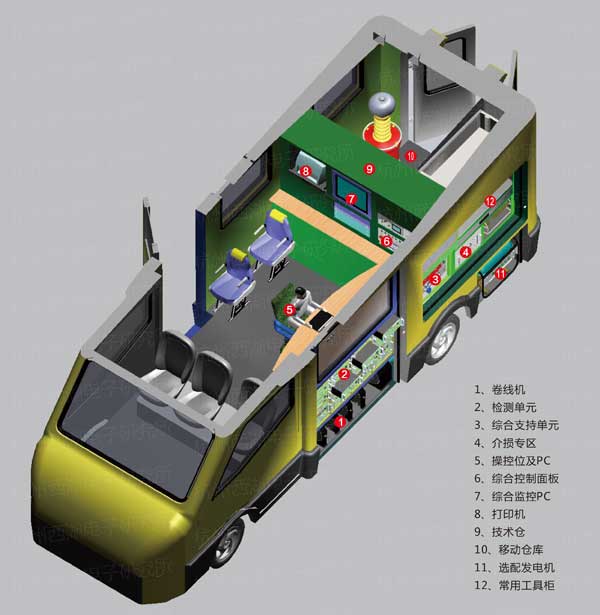

依维柯车型布局图示

3.庆铃车型布局

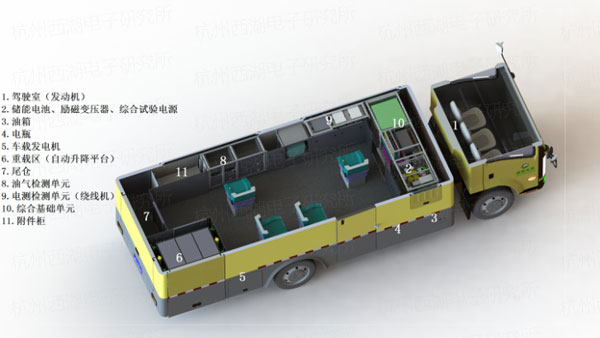

庆铃车型布局图示

4.车辆配重布局

车辆配重布局图示

综合基础单元

  • 供电电源:包括电网电源、电池电源、汽车发电机电源,以电网电源为基础,电池电源为辅助,汽车发动机发电机为后备,贯通三种电源的使用、管理、控制与匹配。
  • 集成通信:全程有线、无线通信(WIFI\3G\4G);兼容第三方检测终端;拥有一定数量的RS232/485/USB接口。
  • 安全监控:供电监控、试验电源输出监控、环境参数监控、接地监控、警示监控、检测系统状态监控;预留有4路模拟量和6路状态量监测和控制接口,以备监控功能扩展之需。

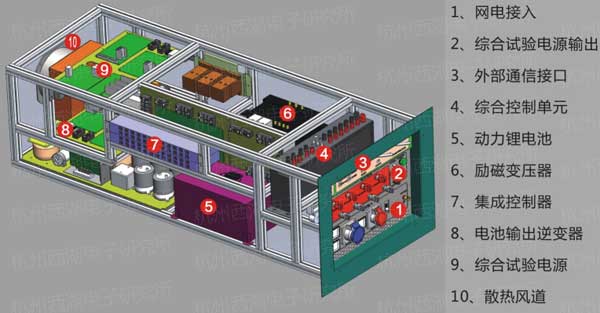

基础单元布局图示

车载仪器

     本试验车能搭载下列多种相关检测模块,具体可根据客户要求自由配置。

仪器名称 适用范围

车载-EST-5F高压开关测试单元

测试分析各类型高压开关特性参数

车载-XD27100回路电阻测试单元

测量开关控制设备回路电阻

车载-XD2320绕组变形频响测试单元

测量分析6kV以上电压等级电力变压器及其他特殊用途的变压器的绕组变形

车载-XD2501直流电阻测试单元

测量变压器绕组直流电阻

车载-XD2810C有载分接开关测试单元

测量和分析电力变压器有载分接开关电气性能指标

车载-XD3001直流高压发生器单元

适用于高压开关动作特性试验直流供电

车载-XD3100串联谐振系统单元

适用于电力设备交流耐压试验

车载-XD6101介质损耗测试单元

各类高压电气设备的介质损耗和电容值的测量

车载-XD2630短路阻抗测试单元

电力变压器、互感器绕组等出厂或投产前测量低电压短路阻抗

车载-XD6230接地装置特性参数测试单元

测试各类接地装置的工频特性参数

车载-XD3800变比测试单元

适用于单相、三相以及Z型等各种接线组别变压器的变比测试

车载-XD71电力变压器自动检测装置

适用于电力变压器测试项目

车载-XD50局部放电检测单元

包含超声波、特高频局部放电检测、高频和暂态地电压4种局放检测方法的检测仪器

车载-XD3910伏安特性测试单元

适用于测试电流互感器和电压互感器的伏安特性曲线和数据

测控软件

  • 通信管理:多个检测任务同步开启、设备工作状态自动采集、兼容第三方检测软件。
  • 数据保存:历史记录可实时查询、多种数据保存格式可任意设定、具备远程诊断分析功能。

  • 系统具备自检功能。

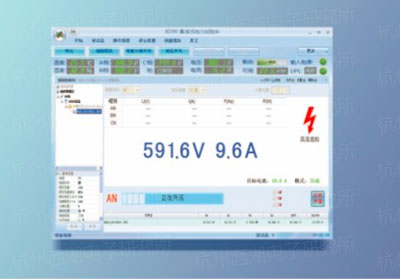

测控软件图示

辅助功能单元

  • 线缆收存:电动卷线机卷收、备用手动卷线盘。
  • 视频监视呼唱:视频监控系统、语音对讲呼唱系统。
  • 视频广播:试验车工作侧设有高亮LED屏、试验车顶上配备闪光报警灯。
  • 空调照明:吸顶式车载空调、试验车车顶设置云台照明系统。
  • 定位导航:配置GPS定位导航。

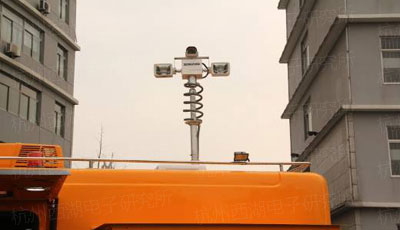

车顶视频监控系统

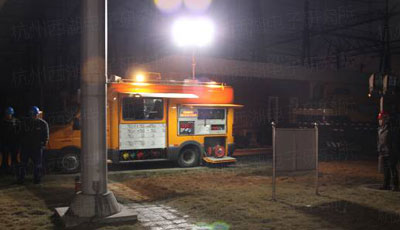

夜间试验

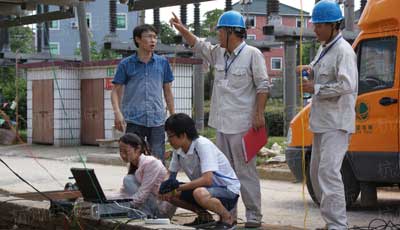

现场主变检测

可选型号

     本所试验车可按客户具体需求,进行定制。

产品型号 名称 功能特征 典型应用
XD94ZD 综合电力试验车 绝缘、特性、油气等综合检测 电站运检、电建承试
XD94HV 高压试验车 绝缘和特性检测
电站运检、电建承试
XD94ZJ 紧凑型综合电力试验车 机动、便捷 紧凑型电站运检、电建承试
XD94GD 轨道电力试验车 无线传感器化 高铁、城铁供电检测
XD94DD 带电检测车 无线传感器化 电网运检、电站承建
XD94YQ 油气检测车 模块化 电网运检、电站承建
XD92JL 高压计量车 自动展开 电网计量校验
XD93DL 电缆检测车 无线化、模块化 电网运检、电站承建
XD94QT 电站启动调试车 无线多终端网络化系统 电站启动调试
XD94PD 大型局放试验车 模块化、电动展开与复位 电站运检、电建承试

    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
