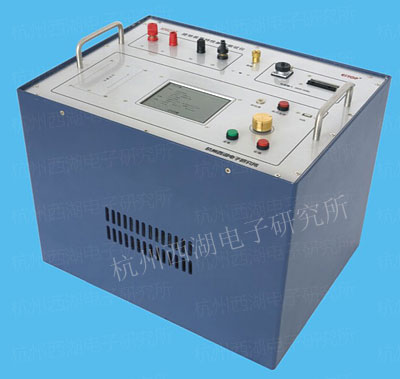

XD62系列接地装置特性参数测试仪

XD62系列接地装置特性参数测试仪

适用于各类大、中型接地装置的工频接地阻抗、接触电压、跨步电压、地表电位梯度等工频特性参数以及土壤电阻率的测量与试验。

产品特征

  • 抗干扰能力

                 采用40~60Hz自动变频和基于傅立叶算法(FFT)的精密频谱技术,在背景干扰信号比测量信号强几倍甚至几十倍条件下,仍可准确测量。

  • 大功率变频电源

                 内置精密高稳定度变频电源,输出电流范围大,电压、电流稳定性好,可适用于各种大、中型地网接地阻抗的测量。

  • 阻抗频率特性

                 具有自动扫频测量,绘制Z-f、V-f曲线功能。全面反映被测地网环境阻抗、电位的频率特性,可全面监测地网干扰的频率分布和测试导线的互感影响。

  • 电压变换

                 对于回路电阻较大而使测试电流过小的试场,支持外接升压变压器提高试验电流。

  • 数据处理

                 采用工业级32位ARM处理平台,内建大容量存贮器、热敏打印机、USB接口、支持U盘使用。

  • 现场适应性

                 采用野外专用显示屏,强阳光下清晰可读;

                 顶面板结构,适合无工作平台的野外作业;

                 结构牢固,能承受频繁运输、装卸、搬动产生的震动与冲击。

技术参数

接地装置特性参数测试仪

  • 阻抗测量:范围1mΩ~100Ω,准确度:±(1%+2字);
  • 试验频率:40~60Hz,步距0.5Hz;
  • 选频带宽:0.5、0.25、0.1Hz可选;
  • 变频电源:XD6205/2KVA/5A,XD6230/10KVA/30A;
  • 主机输出:0~400V。

选频测量仪

  • 电压测量:范围0~200V,准确度±(1%+2字);
  • 电流测量:范围0~30A,准确度±(1%+2字)(主机);
  • 测量频率:范围40~60Hz,步距0.5Hz;
  • 选频带宽:0.5、0.25、0.1Hz可选;
  • 输入阻抗:1MΩ;
  • 人体模拟电阻:1500Ω±5%;
  • 允许背景信噪比:1:10(A型为1:100);
  • 供电方式:可充电电池,持续工作时间8小时。

产品型号

型号 名称 特征说明
XD6230 接地装置特性参数测试仪
变频电源2KVA,输出电流5A
XD6205 接地装置特性参数测试仪
变频电源10KVA,输出电流30A
XD6200 选频测量仪 适合信噪1:10及以下
XD6200A 选频测量仪
适合信噪1:100及以下
