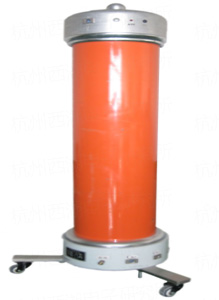

XD61pc电力电缆介质损耗测试仪

XD61pc电力电缆介质损耗测试仪

        适用于在2kV~500kV等级范围内对电力电缆进行绝对介损或者相对介损的测量。

产品特征

  • 整合性好
              介损测量装置和标准电容都整合在检测单元内,检测单元只留出测量和通讯端口,现场接线简单。
  • 集成控制
              装置将变频电源控制与介损测量组件数字化集成控制,电压施加、介损测量等整个试验过程实现自动化与智能化,试验时间可缩短至传统组合方式的四分之一以下,试验工作效率可大为提高。
  • 抗干扰能力强
               内建高速运算平台和傅里叶(FFT)算法程序,具备窄带选频测量能力;

               可以理想地消除各次谐波和波形畸变对测量的影响,在500%的强干扰下仍可保证1%的测量精度。

  • 相对介损测量
              在测量过程中或者结束后,可以任意指定一路试品或者输入一个已知量做为基准,系统分析软件会根据指定基准进行数据分析,得出所需结果。
  • 多通道
               测试主机具备多个检测通道,可支持一次升压多个试品同时测量需要。
  • 曲线描绘
              自动绘制tgδ-Vtgδ-F关系曲线,可有效反映试品老化、受潮等绝缘缺陷。
  • 自动换算
              在异频处测量得到的介损值,软件会自动换算到工频50Hz下的介损值。
  • 测量电流大
              检测单元内置零磁通大电流互感器,可以测量50A的高压侧电流。
  • 宽频测量
              在30~300Hz范围内,精确测量电容介损值。
  • 保护
              具有过流、过压、击穿、容升、接地等完整的保护措施。

技术参数

  • tgδ测量:准确度±(1%+0.0004),范围不限,分辨率:0.001%;
  • 电容测量:准确度±(1%+1pF),测量范围3pF~160μF;
  • 试验电压:范围0~320KV(500等级),调压步距1~30KV;
  • 测量通道:正接通道3个,反接通道3个,每个通道可测电流1mA~50A。



    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
