产品特征
- 一体化
内置高压电桥、变频电源、升压变和标容等相关部件,可独立、自动完成10KV下的介质损耗和电容测量。
- 功能全面
可实现正接法、反接法、CVT自激法、内外标准电容、内外高压等不同方式的试验,支持外接谐振高压试验电源。
- 抗干扰
内建精密SPWM变频电源与基于傅立叶算法的精密频谱技术,具有强大的抗干扰能力,在500%的干扰强度下,仍可准确测量。
- CVT测量
具有CVT自激磁测量接口,C1/C2可一次接线同时测出,高压连接线可以接地。
- 数据处理
采用工业级32位ARM处理平台,内建大容量存贮器、热敏打印机、USB接口、支持U盘使用。
- 保护
具有过流、过压、击穿、容升、接地等完整的保护措施。
- 现场适应性
采用野外专用显示屏,强阳光下清晰可读;
顶面板结构,适合无工作平台的野外作业;
结构牢固,能承受频繁运输、装卸、搬动产生的震动与冲击。
技术参数
- 高压输出:范围0.5~10KV;
- CVT低压:3-50V,3-30A,准确度1.5%,200mA;
- 电容测量:3pF-1μF,准确度±(读数×1%+1pF);
- 介损测量: ±(1%+0.00040);
- 试验频率: 范围45~55Hz,调节步距0.1 Hz;
- 选频带宽:0.5Hz。
产品型号
型号
名称
特征说明

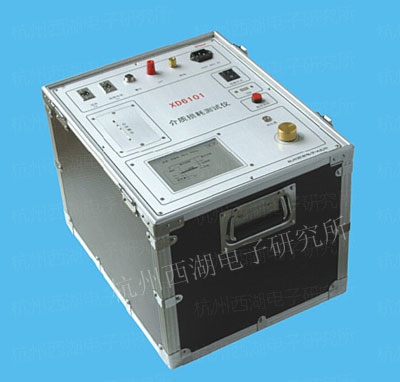

XD6101
介质损耗测试仪
常规型,试验电源10KV
XD6112
介质损耗测试仪
外贸型,试验电源12KV
