产品特征
- 符合《DL/T 911-2016 电力变压器绕组变形的频率响应分析法》等相关行业标准。
- 基于FFT技术,实现窄带选频测量,具备强大的抗干扰能力。
- 通道频幅平坦度可达到±1 dB及以下,保证响应曲线的可比性。
- 测量迅速,单个绕组1000扫点的测量时间不超过40秒。
- 重复性好,同一未变化绕组的多次测试获得的响应曲线,保持高度一致。
- 多种扫频方式,多种曲线显示,便于多方位数据分析。
- 具备工程相关系数及理论相关系数算法处理能力,以视觉差异方式直观表达频响曲线差异,为试验数据分析,提供简单、直观的诊断依据。
- 具有对任何第三方历史数据,进行响应曲线重现与分析能力,保证历史试验数据可比性。
技术参数
- 输出电压:20Vpp(最大,可调节);
- 输出阻抗:50Ω;
- 扫频范围:500Hz~2MHz;
- 扫描方式:线性/对数,间隔可设置;
- 频率精度:≤0.01%;
- 选频带宽:0.5%测量频率;
- 检测范围:-100dB~20dB;
- 检测精度:±0.5dB。
产品型号
型号
名称
特征说明
XD2320
绕组变形频响测试仪
分体机(备注:由笔记本电脑和主机两部分组成,笔记本电脑内置系统操作软件)

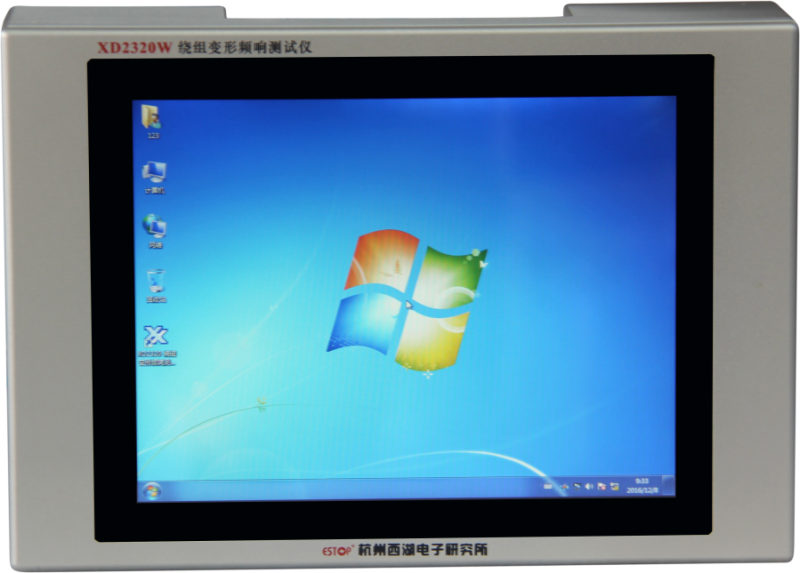

一体机(备注:只有主机一个,主机自身配置有彩色显示屏)
