产品特征
- 技术水平
仪器整体性能达到世界领先水平,能与国际上任一款最先进的同类产品竞争。
- 抗干扰能力
- 综合控制平台
- 适配能力
对各类高压开关不同的测试内容和方法,具有定义匹配能力;
可灵活选择与动触头同步运动的传动点连接直线或转角传感器;
安装过程无需借助工具,可在几分钟内完成。
- 特性曲线
- 石墨触头特性测量
可同时对6个断口西门子石墨触头断路器,以动态电阻法准确测量其分、合特性;
本产品系国内唯一取得西门子公司原厂认可产品,已作为其国内市场的配套检测设备。(限XD2012型)。
- 合闸电阻测量
- 和分时间测量
- 数据处理
- 现场适应性
野外专用显屏,阳光下清晰可读;
结构牢固,能承受频繁运输、装卸、搬运产生的震动与冲击;
可在高温季节的现场环境可靠工作。
速度与传感器定义 |
石墨触头合闸曲线 |
特性曲线 |
动作电压试验 |
技术参数
时间测试
通道:6路状态测量;6路模拟测量(限XD2012、XD2012G型);
范围:0.001~3S/10S;
准确度:±(0.1%+2字);
速度测试
直线速度:0.01~20.00m/s;
角速度: 0.01~40r/s;
准确度:±(1%+2字);
操作电源
输出电压:24~265V;
输出电流:≤15A;
纹波系数:≤0.5%;
准确度:±(1%+1字)。
产品型号
型号 | 名称 | 特征说明 |

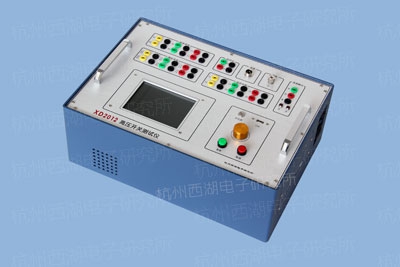

XD2006 |
高压开关测试仪 |
6端口测量功能 |
XD2012G |
高压开关测试仪 |
12路普通断口测量、6路合闸电阻测量功能 |
XD2012 |
高压开关测试仪 |
具备本介绍全部功能 |
