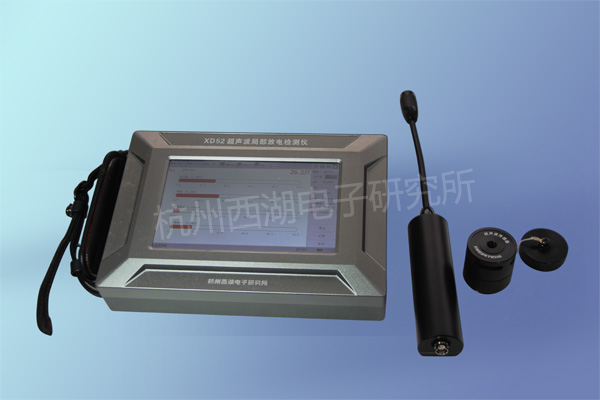

XD52系列超声波局部放电检测仪
系统综合运用了计算机技术、声发射技术、模拟电子技术、高速信号采集技术和先进的数字信号处理及图形显示技术,凭借独创的抗干扰技术,可以在强干扰环境下进行局部放电的自动测量和分析,提供了多种波形分析、记录手段,广泛应用于各电压等级变压器、GIS、SF6罐式断路器、开关柜、电缆终端头等设备局部放电在线巡检和定位,可以有效发现其绝缘缺陷,是电力设备带电运行时进行状态检测的理想工具。
产品特点
- 技术水平:综合技术水平国际领先。
- 高灵敏度:专业的PAC超声探头,可检测到10PC以下的局放信号。
- 抗干扰能力强:配置信号放大器放大有效信号,频谱分析滤波等手段辅助,可滤除90%以上的干扰信号。
- 多通道:支持多个通道同时检测。
- 功能强大:具备单周期、统计窗、飞行窗等多种图谱表达方式;具备信号分类分离,自动识别信号类型功能。
- 同步:有线、无线同步;有线同步电压输入10~380V,频率30~300Hz;无线同步距离≥100m。
使用便携:结构紧凑、轻巧,可手持、颈挂或三角架落地方式使用。
适合户外:强光电容式触屏,阳光下可视性好。

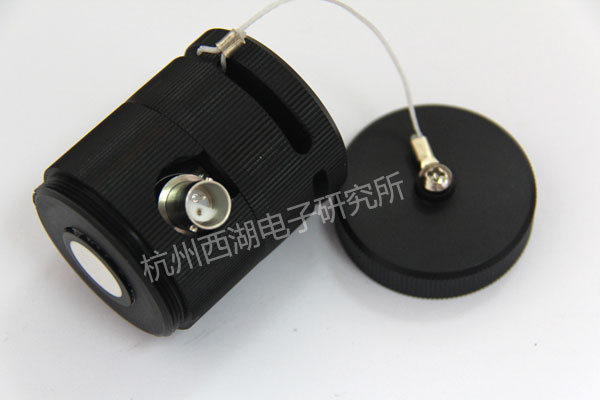

接触式超声波传感器 |

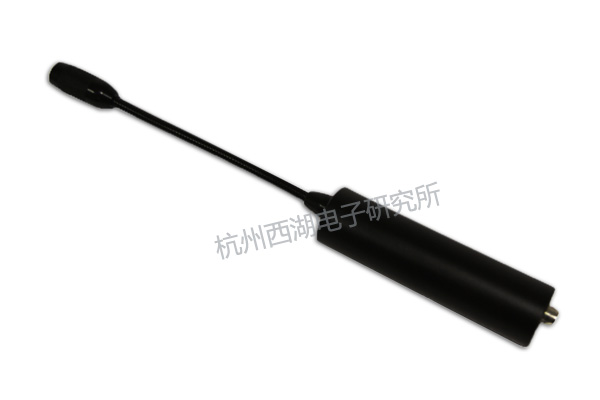

非接触式超声波传感器 |

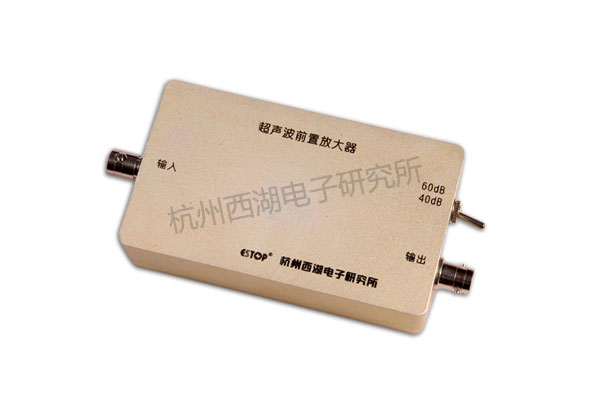

前置放大器 |

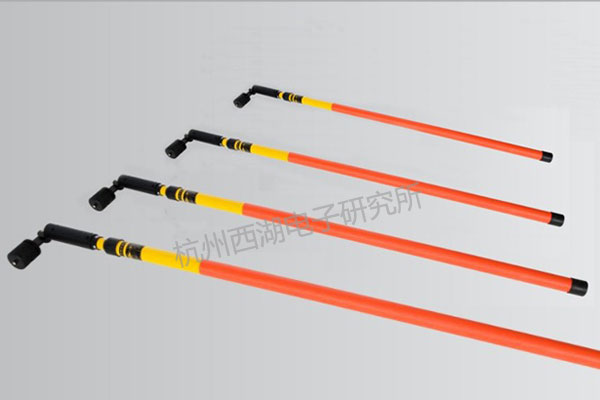

绝缘测试杆 |

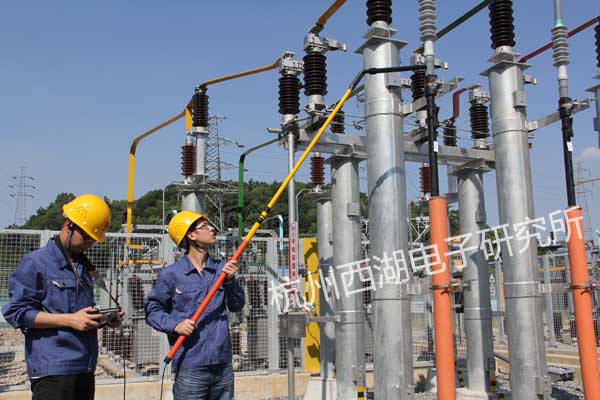

电缆超声波检测 |

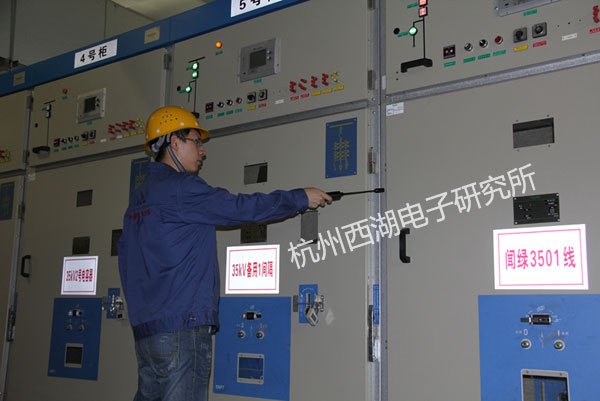

开关柜非接触式超声波检测 |
技术参数
- 采样速率:最高250M。
- 采样精度:16Bit。
- 检测频带:接触式超声波,20K~200K。
- 非接触式超声波中心频率:40K。
- 检测灵敏度:10pc。
- 信号传输方式:50Ω同轴电缆。
- 增益:0/20/40/60放大可调。
- 线性度误差:≤±15%。
- 稳定性:≤±10%。
可选型号
本所局放仪检测主机和其他配件具体配置方案,可按客户需求自由定制。产品型号 | 产品名称 | 测量方式 | 通道个数 | 应用对象 |
XD52** |
超声波局部放电检测仪 | 超声波 | 1~4,可选 | 绝大多数电气设备 |
XD5352 |
特高频超声波局部放电检测仪 |
超声波、特高频 | 2~4,可选 | GIS、主变 |
XD5552 |
暂态地电压超声波局部放电检测仪 |
超声波、暂态地电压 | 2~4,可选 |
开关柜 |
XD50 |
局部放电带电巡检仪 |
超声波、特高频、暂态地电压、高频 | 2~4,可选 | 快速巡检 |
