核心标准

• GB 1094.1-2013 电力变压器 第1部分：总则
• GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
• GB/T 16927.2-2013 高电压试验技术 第2部分：测量系统
• GB 50150-2016 电气装置安装工程 电气设备交接试验标准
• GB/T 1094.18-2016 电力变压器 第18部分：频率响应测量
• DL/T 596-2021 电力设备预防性试验规程
• DL/T 393-2021 输变电设备状态检修试验规程
• DL/T 911-2016 电力变压器绕组变形的频率响应分析法
• DL/T 1951-2018 变压器绕组变形测试仪通用技术条件
• DL/T 1952-2018 变压器绕组变形测试仪校准规范

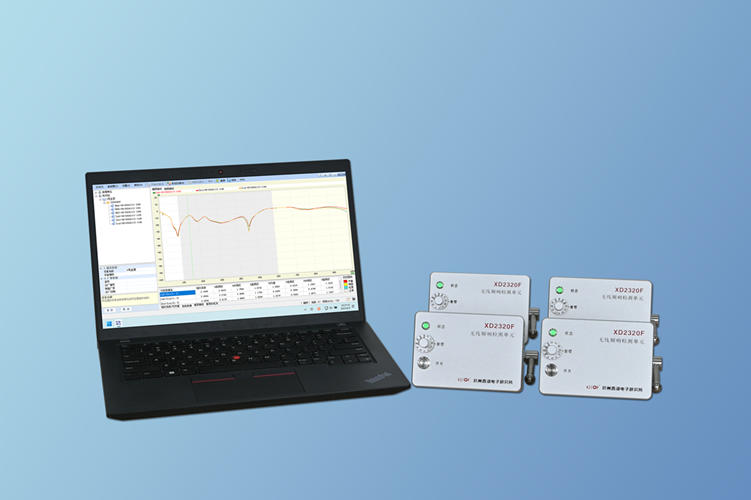

产品特征

• 灵活布置

           检测单元相互独立，可任意布置在变压器各相绕组出线端，无线组网，安装快速便捷。

• 自动高效

           对于典型的三相三绕组变压器，可在6分钟内自动完成各相绕组的频率响应检测。

• 单元通用

           所有检测单元功能完全一致，可任意设定测试角色。

• 智能诊断

           仪器扫频数据与指纹数据自动比对，生成诊断结论。

• 图谱表达

           仪器具备多种参量的曲线图谱表达方式，包括幅频响应曲线、差异曲线等。

• 报告与数据

           仪器可自定义报告格式，一键生成分析报告，检测数据可保存并导出多种文件格式，支持第三方数据导入。

主要参数

采样率	40MSps	检测速率	单条曲线≤40s
检测范围	-100dB~20dB	检测精度	±1dB(-80dB~20dB范围内)
扫频范围	10Hz~2MHz	频率精度	0.01%
扫频方式	等间隔、等比例、分段等间隔、单点扫频	扫频间隔	1kHz，可设置
输出幅值	20Vpp	输出阻抗	50Ω
输入阻抗	1MΩ	匹配电阻	50Ω
尺寸	120*80*110(mm)	无线通讯	≥30m
重量	750g	电源	电池持续工作时间≥4h

图片示例

检测单元	单元安装	整体布置
参数设置	自动检测	检测报告
