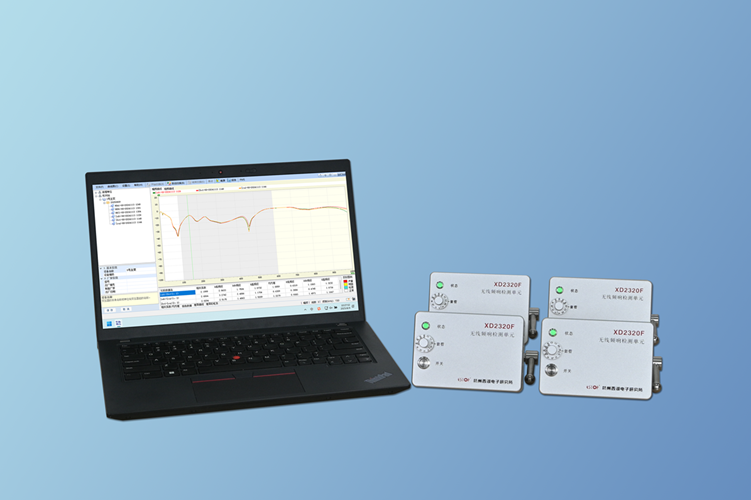

全自动无线绕组变形频响测试仪
XD2320F全自动无线绕组变形频响测试仪是一款分布式、无线化和低功耗的变压器绕组变形检测仪器，可实现一次安装、一键操作，自动完成变压器各相绕组的频率响应检测。
核心标准
- GB 1094.1-2013 电力变压器 第1部分：总则
- GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
- GB/T 16927.2-2013 高电压试验技术 第2部分：测量系统
- GB 50150-2016 电气装置安装工程 电气设备交接试验标准
- GB/T 1094.18-2016 电力变压器 第18部分：频率响应测量
- DL/T 596-2021 电力设备预防性试验规程
- DL/T 393-2021 输变电设备状态检修试验规程
- DL/T 911-2016 电力变压器绕组变形的频率响应分析法
- DL/T 1951-2018 变压器绕组变形测试仪通用技术条件
- DL/T 1952-2018 变压器绕组变形测试仪校准规范
产品特征
- 灵活布置
- 自动高效
- 单元通用
所有检测单元功能完全一致，可任意设定测试角色。
- 智能诊断
仪器扫频数据与指纹数据自动比对，生成诊断结论。
- 图谱表达
仪器具备多种参量的曲线图谱表达方式，包括幅频响应曲线、差异曲线等。
- 报告与数据
仪器可自定义报告格式，一键生成分析报告，检测数据可保存并导出多种文件格式，支持第三方数据导入。
主要参数
采样率 |
40MSps |
检测速率 |
单条曲线≤40s |
检测范围 |
-100dB~20dB |
检测精度 |
±1dB(-80dB~20dB范围内) |
扫频范围 |
10Hz~2MHz |
频率精度 |
0.01% |
扫频方式 |
等间隔、等比例、分段等间隔、单点扫频 |
扫频间隔 |
1kHz，可设置 |
输出幅值 |
20Vpp |
输出阻抗 |
50Ω |
输入阻抗 |
1MΩ |
匹配电阻 |
50Ω |
尺寸 |
120*80*110(mm) |
无线通讯 |
≥30m |
重量 |
750g |
电源 |
电池持续工作时间≥4h |
图片示例
检测单元 |

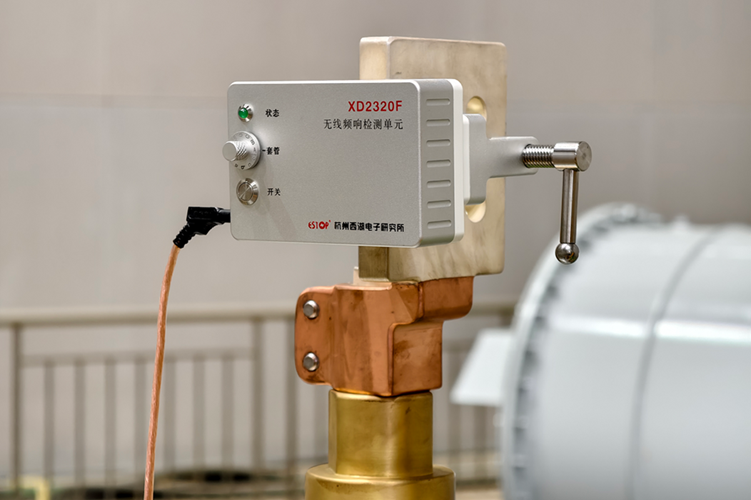

单元安装 |
整体布置 |

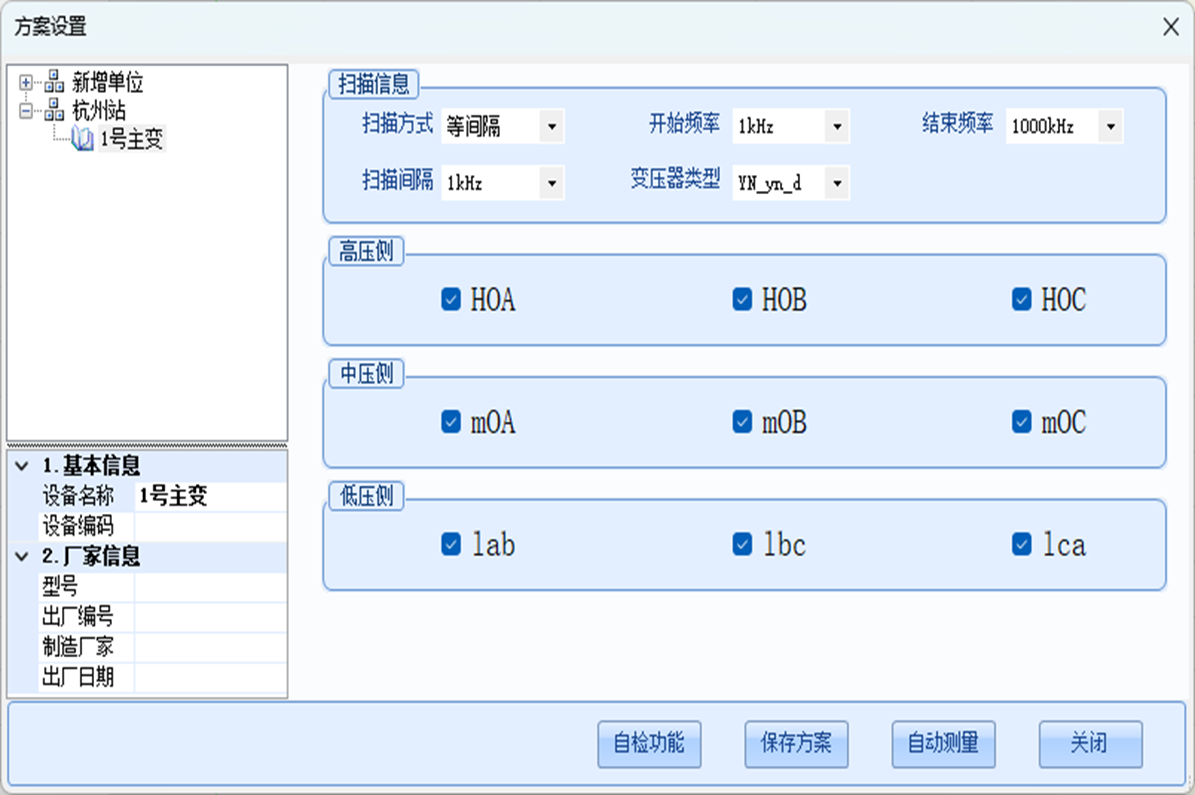

参数设置 |

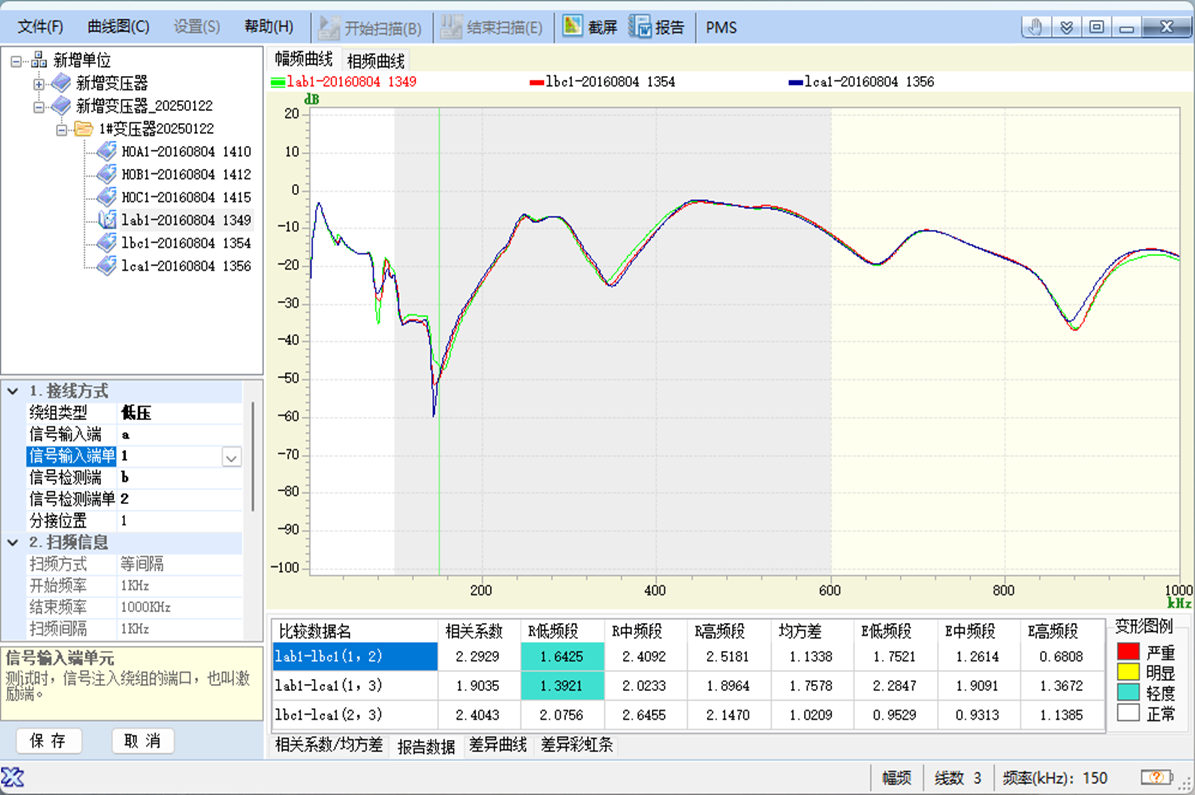

自动检测 |

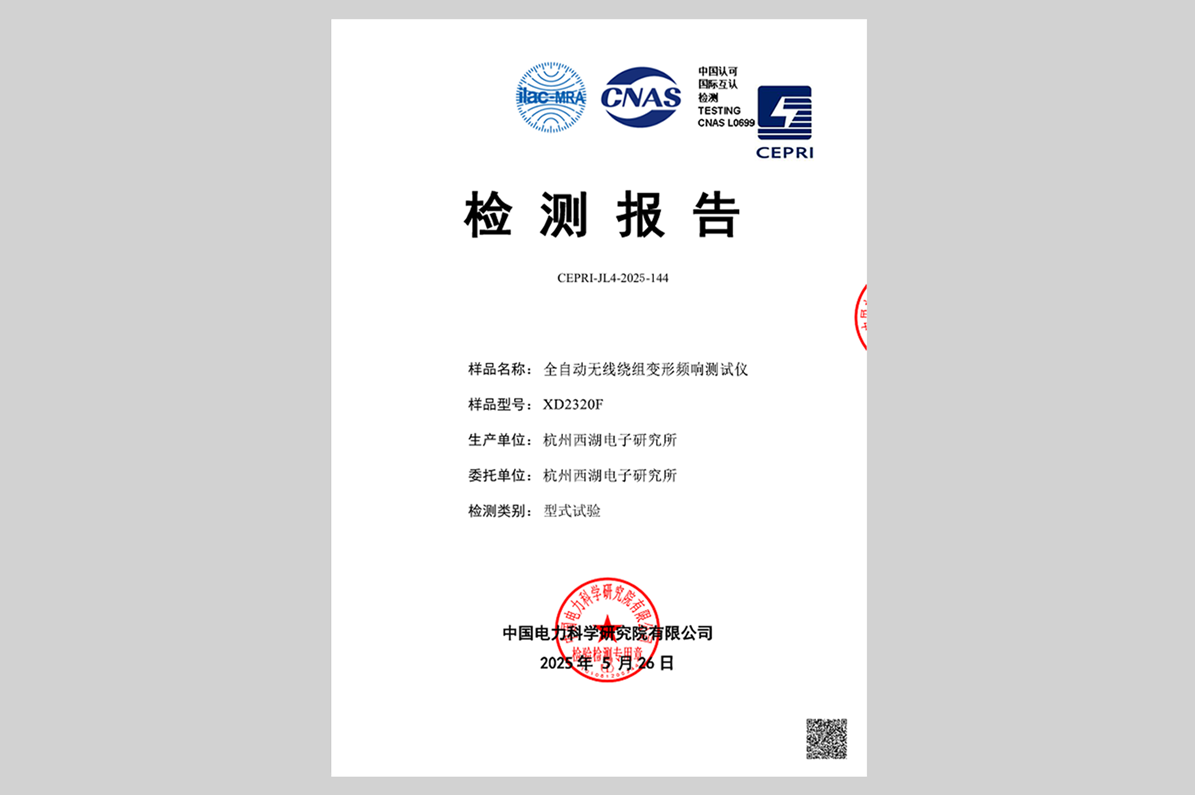

检测报告 |
