局放带电诊断仪

局放带电诊断仪

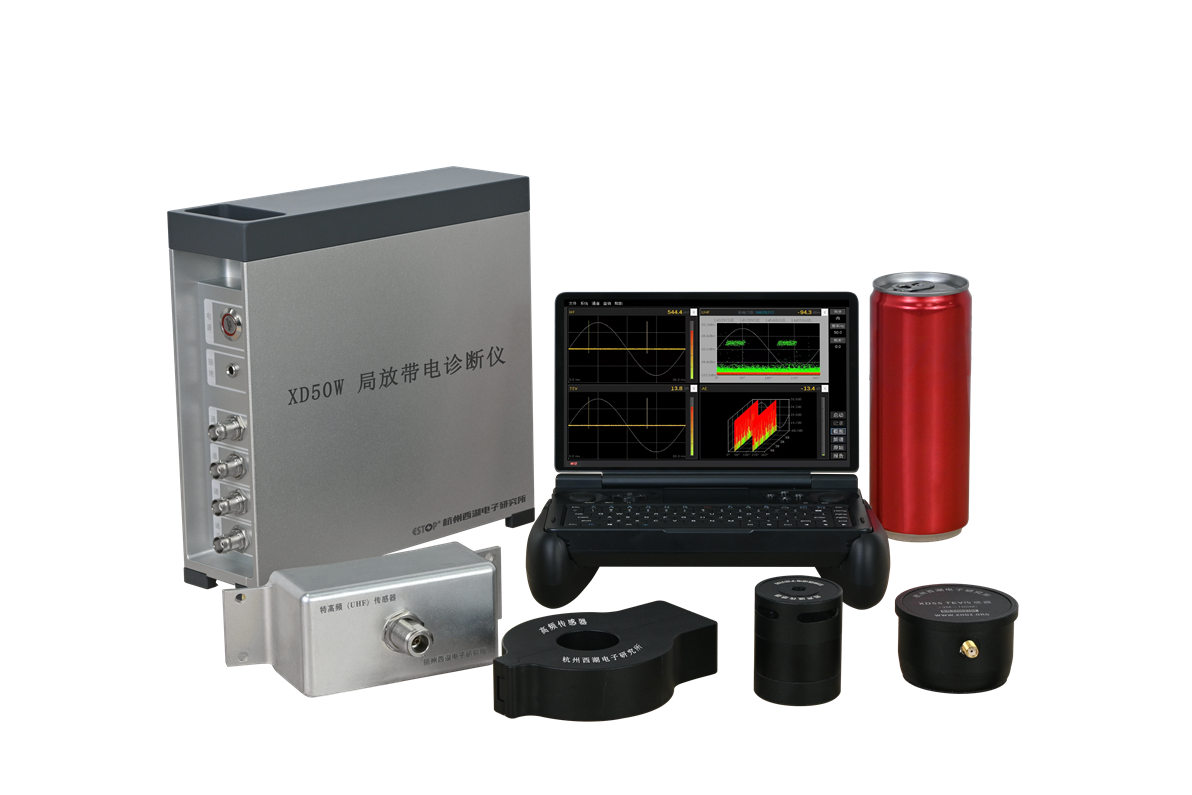

XD50W局放带电诊断仪具备波形鉴别抗干扰、局放定位、缺陷类型识别等能力，适用于电力电缆、GIS、变压器、开关柜等高压电气设备的绝缘缺陷带电诊断。


核心标准

  • GB/T 7354-2018 高电压技术 局部放电测量
  • DL/T 2277-2021 电力设备带电检测仪器通用技术规范
  • DL/T 846.10-2016 高电压测试设备通用技术条件 第10部分：暂态地电压局部放电检测仪
  • DL/T 846.11-2016 高电压测试设备通用技术条件 第11部分：特高频局部放电检测仪
  • DL/T 1416-2015 超声波法局部放电测试仪通用技术条件
  • DL/T 2278-2021 高频法局部放电带电检测仪器技术规范
  • Q/GDW 11059.1-2018 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则 第1部分：超声波法
  • Q/GDW 11059.2-2018 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则 第2部分：特高频法
  • Q/GDW 11304.5-2015 电力设备带电检测仪器技术规范 第5部分：高频法局部放电带电检测仪
  • Q/GDW 11304.8-2019 电力设备带电检测仪器技术规范 第8部分：特高频法局部放电带电检测仪
  • Q/GDW 11304.16-2021 电力设备带电检测仪器技术规范 第16部分：暂态地电压局部放电检测仪

产品特征

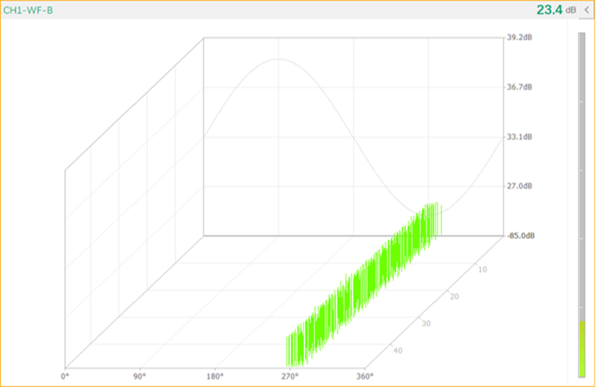

波形鉴别抗干扰

抗干扰强

仪器基于超宽带、超高速电子技术，能真实还原放电脉冲原始波形，鉴别去除干扰脉冲，实现干扰丛中找放电。

微弱放电测量

灵敏度高

仪器基于高增益、低噪音技术，提高检测灵敏度，可捕捉微弱放电信号。

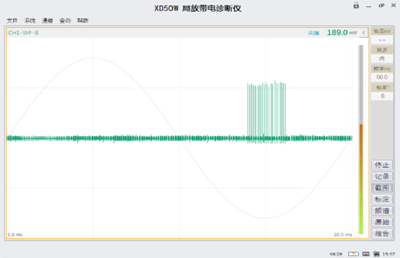

尖端放电识别

缺陷识别准确

仪器综合分析信号时域波形、相位分布、幅值比例等参量，可准确识别出单个/多个放电源的缺陷类型。

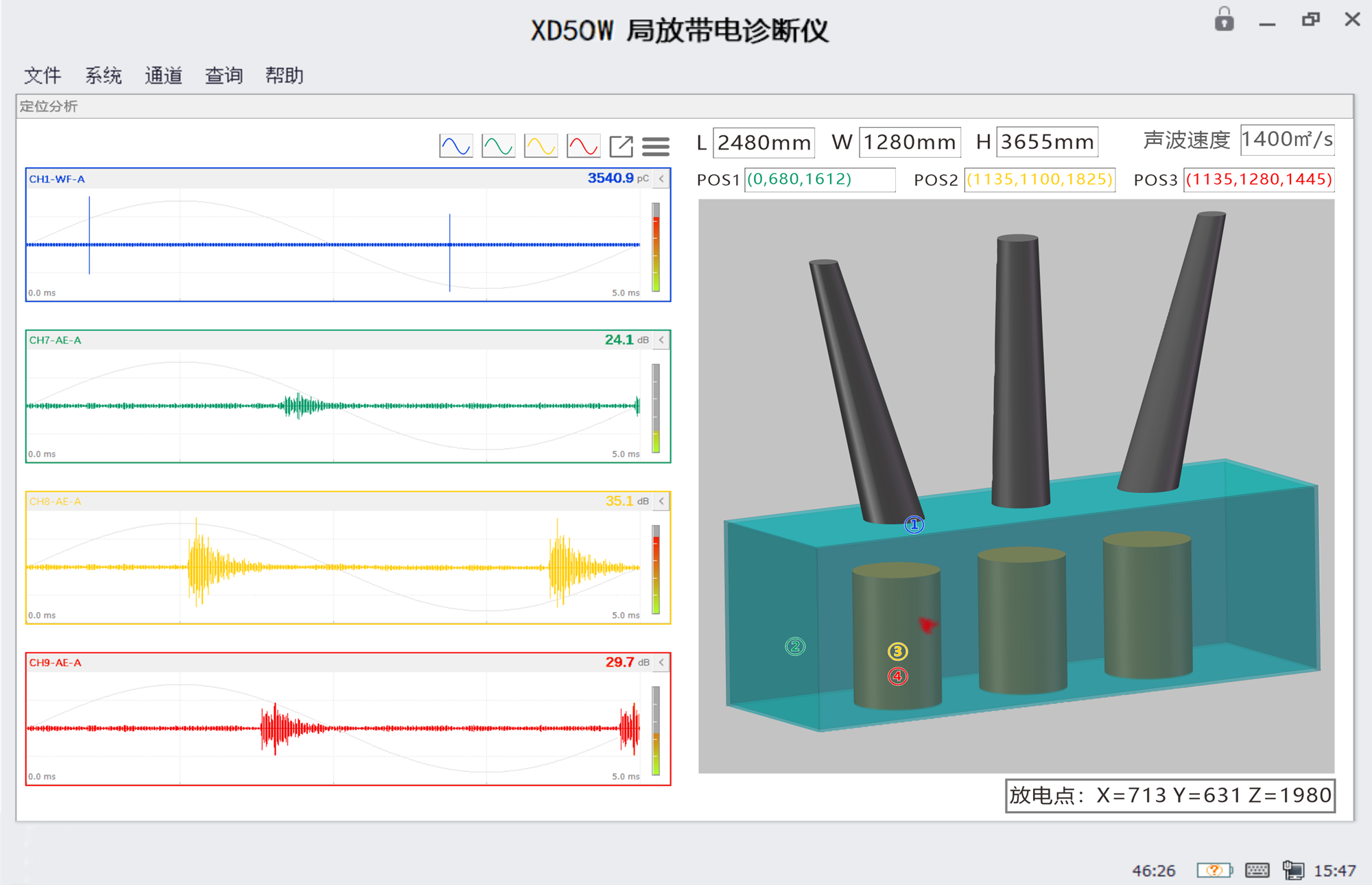

声电定位

定位精准

仪器基于高精度时基同步技术，通过声声、声电、电电定位算法，结合三维建模，可精确定位放电位置。

检测方法多样化

检测方法多样化

仪器兼容脉冲电流（传统、宽频、高频）、特高频、超声波、暂态地电压等多种检测方法。

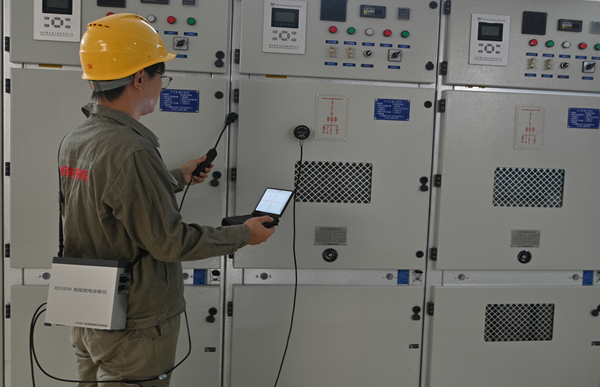

现场应用

操作便携

仪器结构轻巧，检测主机与手持终端无线通讯，可视化软件界面操作便捷，同时满足巡检型的便携性和诊断型的功能性。

主要参数

信号采集

采样速率≥250MS/s

检测灵敏度

超声波≤5pC

采样深度≥12Bit

高频≤0.5pC

传感器性能

超声波：均值灵敏度≥80dB，峰值灵敏度≥95dB

特高频≤0.5pC

特高频：平均有效高度≥20mm

暂态地电压≤1pC

高频：传输阻抗≥10mV/mA

同步

时基≤1ns

检测频带

接触式超声波：20~300kHz

相位≤0.01°；20~60Hz

非接触式超声波：20~80kHz，主谐振频率40kHz

定位精度

≤30cm

高频：3~30MHz

供电

电池续航≥8h，市电

特高频：30~1500MHz

尺寸

68*109*26(mm)

暂态地电压：3~100MHz

重量

500g

图片示例

检测传感器

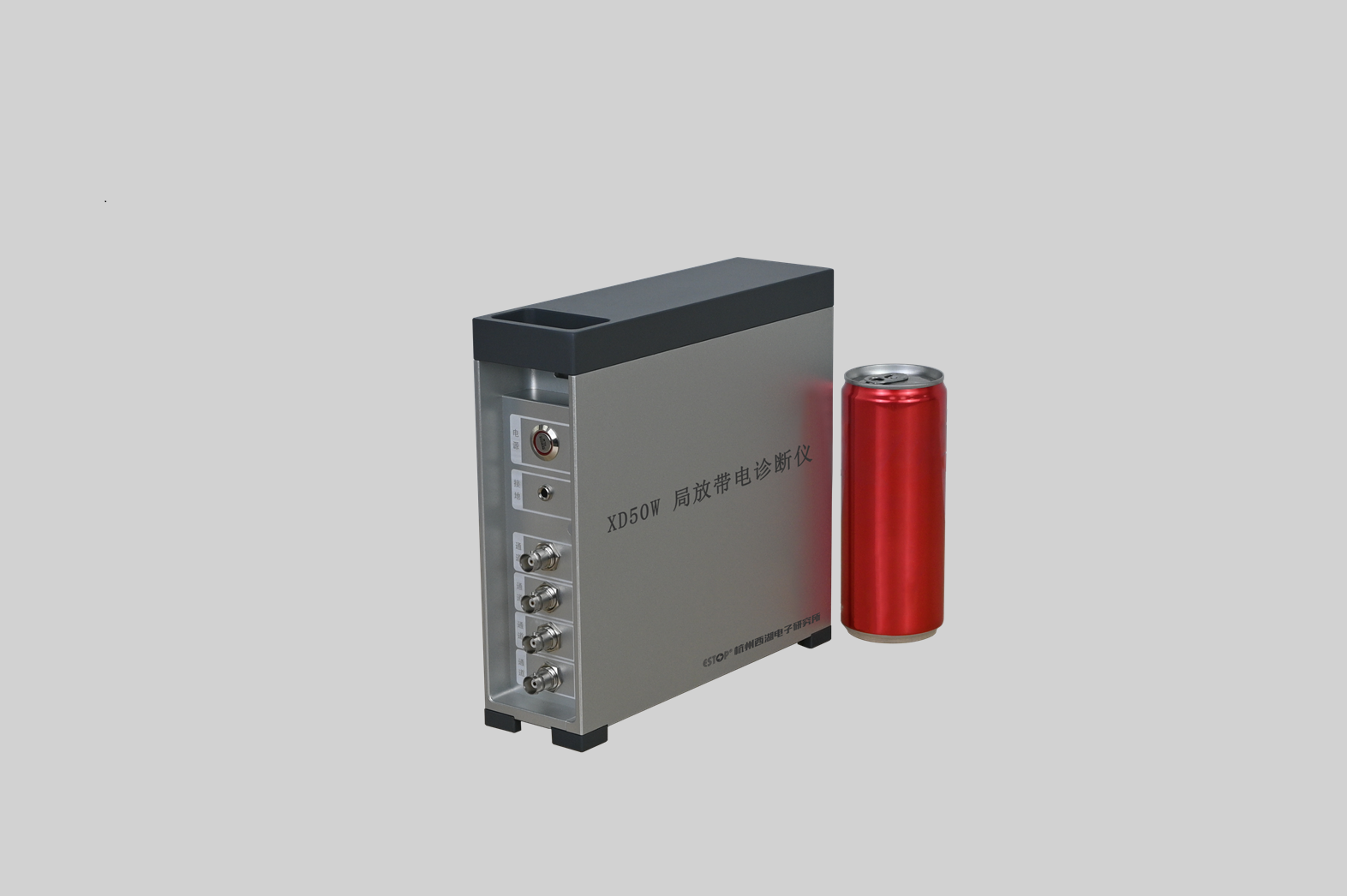

检测主机

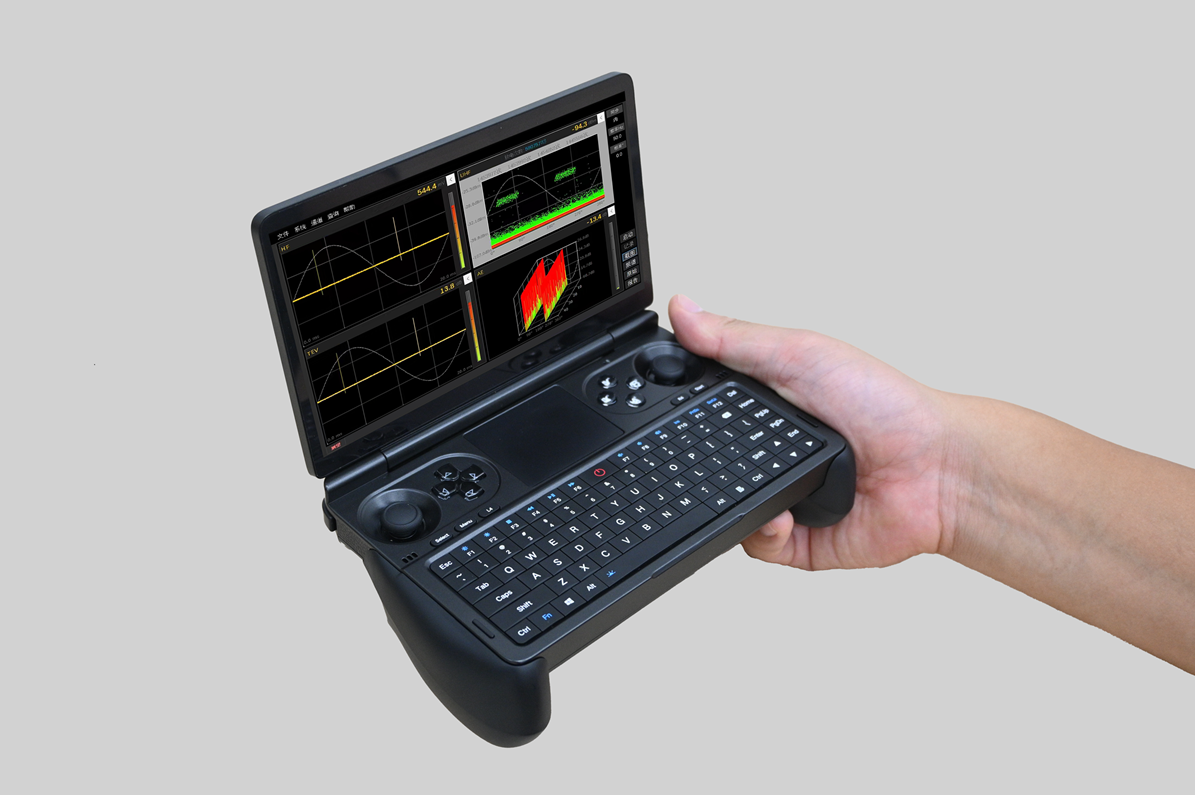

手持终端

GIS现场检测应用

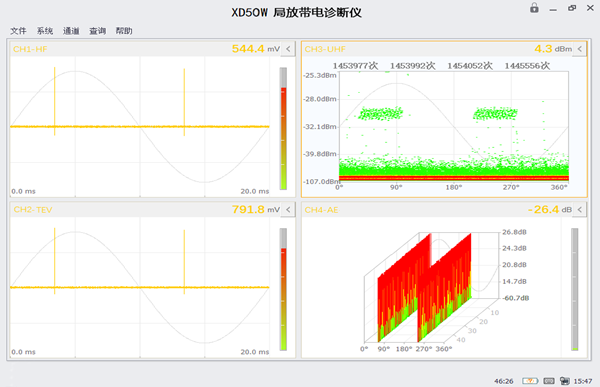

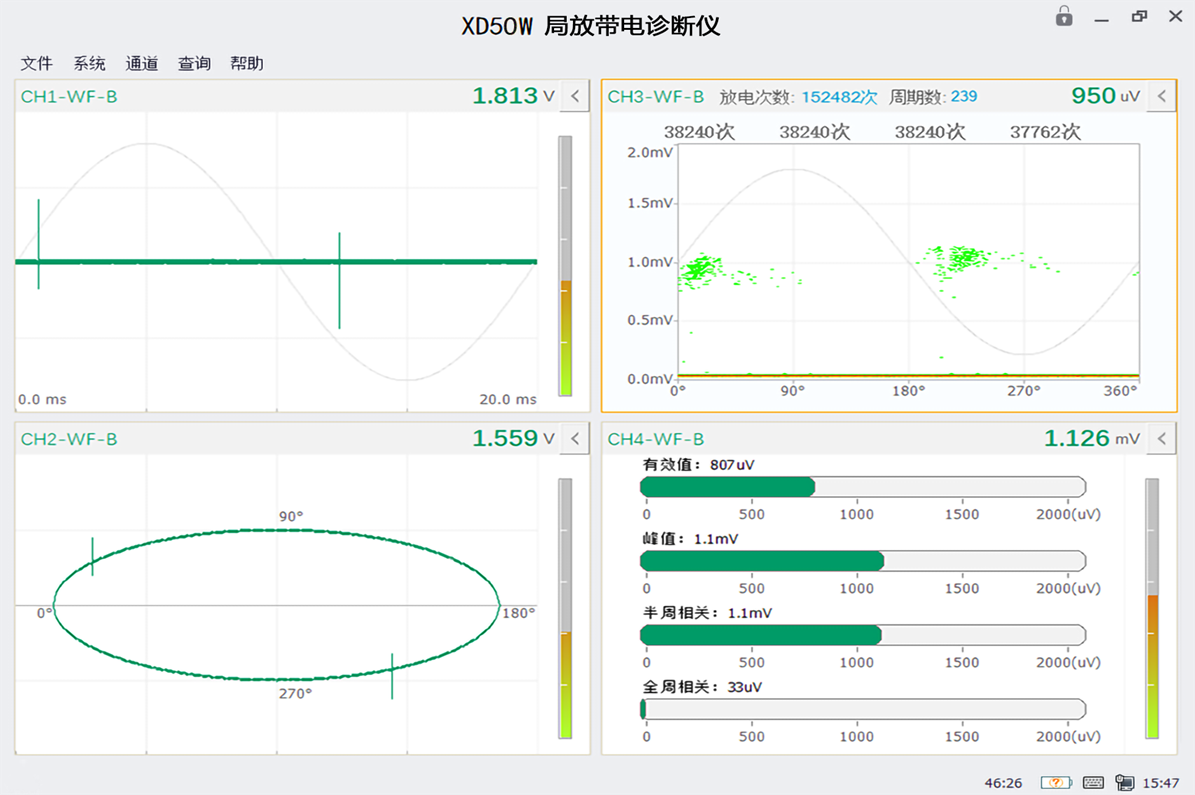

多通道实时测量

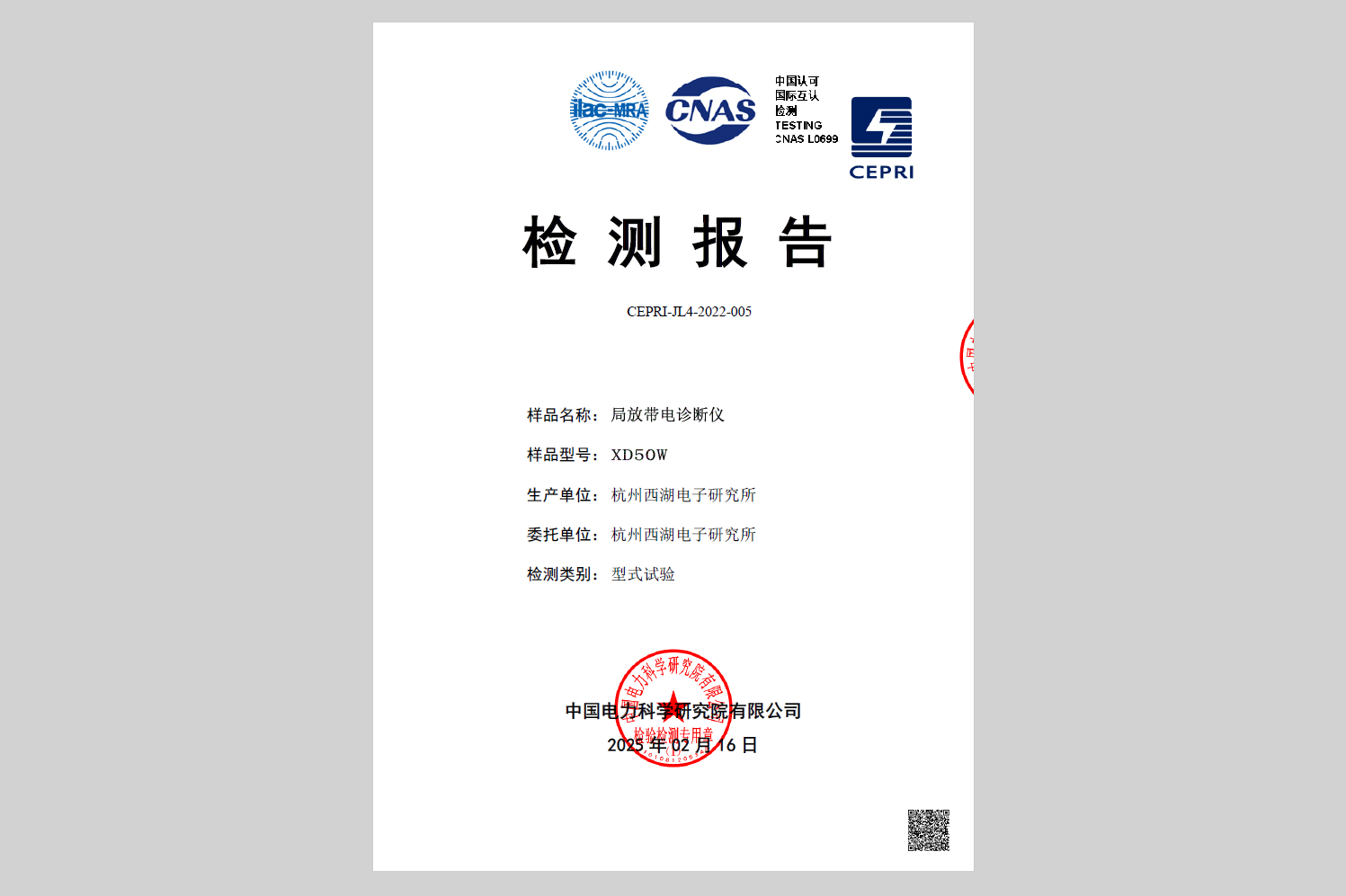

型式试验报告
