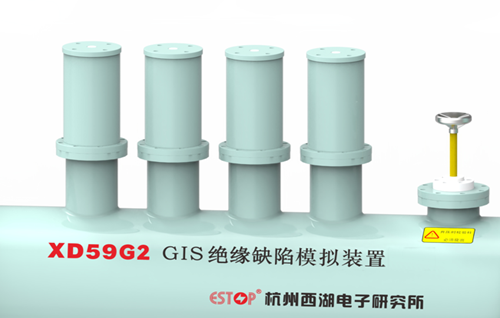

GIS绝缘缺陷模拟装置

核心标准

• GB/T 7354-2018 局部放电测量
• GB/T 42008-2022 试验用变频电源通用规范
• DL/T 617-2019 气体绝缘金属封闭开关设备技术条件
• DL/T 846.4-2016 高电压测试设备通用技术条件 第4部分 脉冲电流法局部放电测量仪
• DL/T 1630-2016 气体绝缘金属封闭开关设备局部放电特高频检测技术规范
• DL/T 1250-2023 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
• DL/T 2277-2021 电力设备带电检测仪器通用技术规范

产品特征

• 真实性好

          按实体GIS设计，电气结构完全和真实GIS一致，可模拟GIS的各类典型局部放电故障缺陷。

• 安全性好

          所有升压设备内置，无线控制，高压与外界隔离，各部件可靠接地，短路时自动切断电源，整个装置及实验过程安全可靠。

• 操作便捷

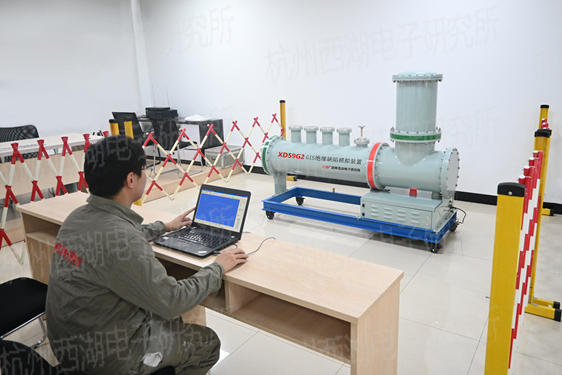

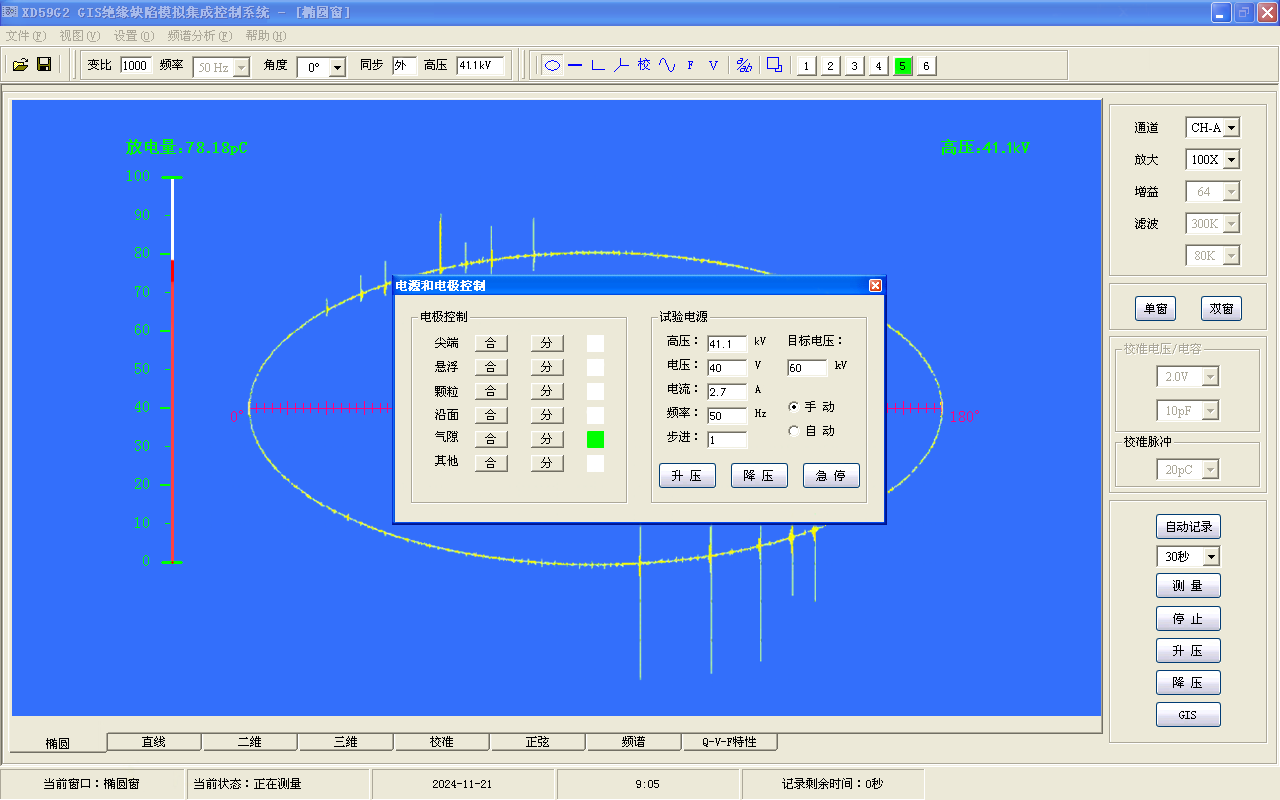

          装置仅由一个本体和一台操控电脑组成，通过集控软件可直接操作放电类型切换、试验电压、放电强度等功能。

• 隐蔽性好

          装置是否发生放电、放电类型、放电位置、放电幅值等状态，除操控电脑的相关信息外，其他人员无法掌握，适合技能比武。

• 稳定性好

          各放电电极可重复使用，持续放电时间＞72h，放电特征稳定。

• 可计量

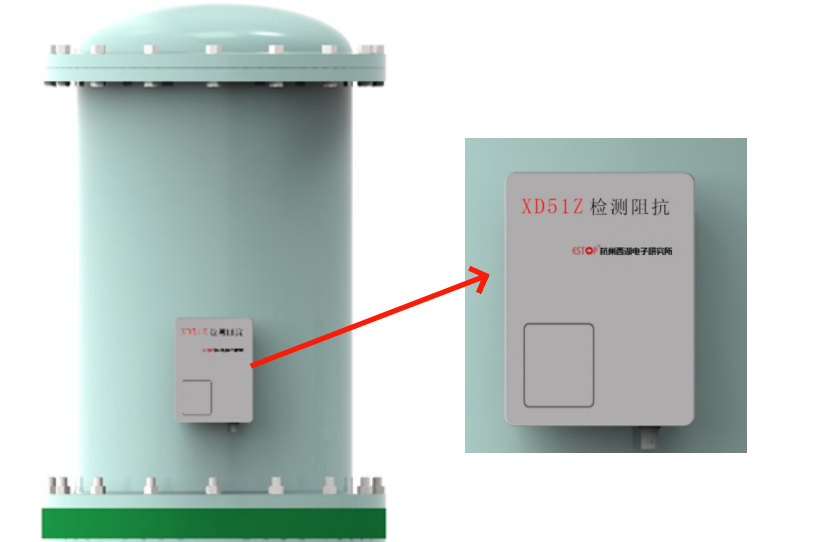

          装置集成视在电荷量标定和脉冲电流法局放检测组件，放电计量完全符合GB/T 7354标准。

• 灵活定制

          可根据客户需求定制不同电压等级的GIS，支持放电气室、隔离开关、互感器、套管等功能气室的扩展。

技术参数

图片示例
