核心标准
GB/T 7354-2018局部放电测量
- GB/T 4208-2017外壳防护等级（IP 代码）
- DL/T 1430-2015变电设备在线监测系统技术导则
- DL/T 1498-2016变电设备在线监测装置技术规范
- DL/T 860-2004变电站通信网络和系统
- Q/GDW 535-2010变电设备在线监测装置通用技术规范
- Q/GDW 11556-2016电容式套管绝缘在线监测装置技术规范
产品特征
- 安全性高
传感器等组件的安装及运行，不改变套管的电气和机械特性，不对其运行造成任何负面影响，末屏接地状态可自我监测。
- 有效性好
能有效排除影响监测的大多数干扰，在传感器的安装质量和监测点到位条件下，缺陷识别及报警准确率达90%以上。
- 可靠性高
传感器使用寿命与套管等同，防护等级达IP68，综合监测单元防护等级达IP66。
- 综合分析能力强

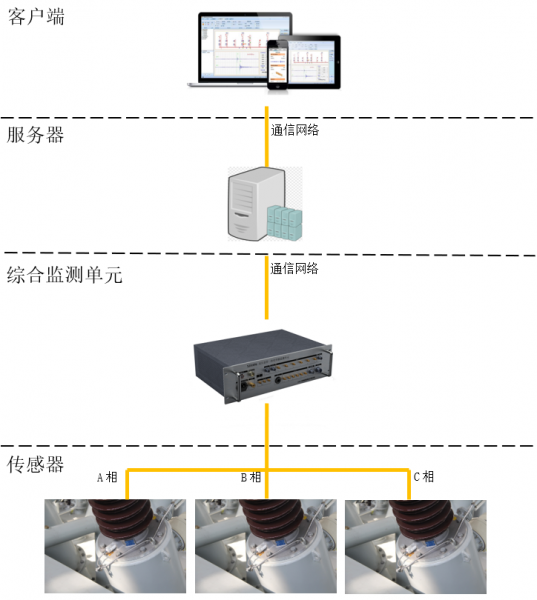

系统以套管末屏局放监测为中心，同时开展介损、电容量、油温、油压、单氢等专业的监测，可相互验证。
- 持续进化
- 保障充分
系统软、硬件全程自主研发，可提供该系统全功能、全寿命的运维、升级等技术保障。
主要参数
高频局放 |
传输阻抗 |
＞10mV/mA |
|
灵敏度 |
≤0.1pC |
||
线性度误差 |
＜5% |
||
频带 |
150kHz～50MHz |
||
低频电流 |
电容量 |
范围 |
100pF～50000pF |
精度 |
±(标准读数×1%+1pF) |
||
类型 |
绝对电容、相对电容 |
||
介损 |
范围 |
0.001%～1% |
|
精度 |
±(标准读数×1%+0.001%) |
||
类型 |
绝对介损、相对介损 |
||
末屏电流 |
范围 |
1μA～1A |
|
精度 |
±(标准读数×1%+0.1mA) |
||
油温 |
范围 |
-55℃～125℃ |
|
精度 |
±0.03%FS/℃(≤100kPa)；±0.02%FS/℃(≥100kPa) |
||
油压 |
范围 |
0～1MPa |
|
精度 |
0.25%FS |
||
单氢 |
范围 |
0～10000ppm |
|
精度 |
0.01ppm |
||
响应时间 |
＜30min |
||
图片示例
套管末屏传感器 |
油温油压传感器 |
单氢传感器 |
监测单元 |
系统软件 |
检测报告 |
