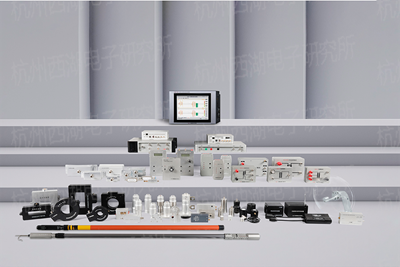

宽频局放检测仪

宽频局放检测仪

库存10

核心标准

  • GB/T 7354-2018 局部放电测量
  • DL/T 846.4-2016 高压试验装置通用技术条件 第4部分:脉冲电流法局部放电测量仪
  • DL/T 2278-2021 高频法局部放电带电检测仪器技术规范
  • DL/T 846.11-2016 高电压测试设备通用技术条件 第11部分:特高频局部放电检测仪
  • DL/T 1416-2015 超声波局部放电测试仪通用技术条件
  • DL/T 846.10-2016 高电压测试设备通用技术条件 第10部分:暂态地电压局部放电检测仪

产品特征

局放(黄)、干扰(灰)微观波形

抗干扰技术

仪器具备宽频带信号拾取和超高分辨率表达能力,可以充分反映原始局放和干扰脉冲信号的微观波形,进而实现两者的识别。

ns级差异反映传播轨迹

反映传播轨迹

仪器能够反映局放发生的位置及传播轨迹,具备ns级的同步采集能力。

基于多次统计的三个放电源的表达

分离放电

仪器基于高精度的时基同步,可根据传感器的电气空间、脉冲形状、时序与幅值关系准确辨别放电源的数量及位置。

气隙放电识别

识别放电类型

仪器可统计分析放电在高压周期的时序等特征来识别放电类型。

抗12脉动干扰校准

自动抗干扰校准

仪器具备强大的抗干扰校准能力,即使在特高压换流站强干扰的运行环境下,也能实现自动校准。

试验电源控制

强大的周边控制配合能力

仪器保留大量的软、硬件资源,用于实验电源等外围设备的控制和协同,并可以不同格式向外输出共享各类数据。

多模式同步测量

兼容多种局放检测模式

仪器兼容高频、特高频、超声波、暂态地电压等多种专业检测模式。

主要参数

采样率

250M/1000M

宽频脉冲电流检测 检测频宽

10kHz80MHz

检测灵敏度

0.1pC

低频脉冲电流检测 检测频宽

10kHz1MHz

检测灵敏度

0.01pC

采样深度

12Bit

高频检测 检测频宽

3120MHz

检测灵敏度

0.1pC

记录空间

4G/8G

特高频检测 检测频宽

300∽3000MHz

检测灵敏度

0.01pC

时间分辨率

4ns/1ns

超声波检测 检测频宽

20500kHz

检测灵敏度

1pC

通讯接口

RS232/485、RJ45、USB、光纤、4G/5G、WIFI

暂态地电压检测 检测频宽

3100MHz

检测灵敏度

10pC

同步 时基同步:机内通道1ns,机间通道30ns。
相位同步:有线10μs,无线0.1ms,软同步1μs。

产品规格

XD51W宽频局部放电检测仪规格表

型号

名称

通道

说明

XD51W1

宽频局部放电检测仪

212

250M采样率

XD51W2

宽频局部放电检测仪

212

1000M采样率

XD51WZ

综合局部放电检测仪

212

多种模式组合

XD51WD

直流局部放电检测仪

212

直流局放

XD51WF

宽频局部放电检测系统

不限

多单元、多模式

图片示例

校准器

检测传感器

检测阻抗

软件图

现场试验

检测报告
