核心标准
• GB 50150-2006《电气装置安装工程电气设备交接试验标准》;
• GB/T 24842-2018 1000kV 特高压交流输变电工程过电压和绝缘配合;
• GB/T 50064-2014 交流电气装置的过电压保护和绝缘配合设计规范;
• DL/T620-1997 交流电气装置的过电压保护和绝缘配合;
• DL/T782-2001《110kV及以上送变电工程启动及竣工验收规程》。

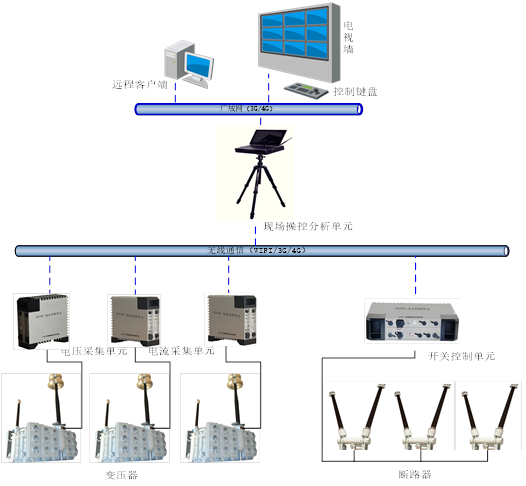

系统特征
• 无线化:
系统采用3G/4G、WIFI等无线通信技术,在检位旁布置功能单元,不需要长远距离布设检测线缆。
• 高效率:
多检测单元分布所有检测位,一次开关动作即可完成所有数据检测;系统自动匹配操作,无需人为协同。
• 可靠性高:
所有检测通道具备独立触发、并行触发能力,多种触发模式相互印证,信号触发可靠。
• 准确性高:
本地化检测可以最大限度减小特征信号的损失;系统本体噪音低,抗干扰能力强,触发信号检测准确。
• 防护性好:
检测单元按IP65防护等级设计,传感器具备开路保护功能,确保主设备可靠接地。
技术参数
信号采集 | 12位,20M/s |
时基同步 | ≤1μs |
数据存储 | 每个单元8G |
通讯 | 3G/4G、WIFI、光纤;无线通讯模块:≤100Mbps |
主机 | 高性能PC、Windows平台 |
供电 | 内置式锂电池24V/5Ah,单块工作时间大于8小时 |
开关控制单元 |
电压采集单元 |
电流采集单元 |
电流传感器 |
电压传感器 |
软件界面 |
