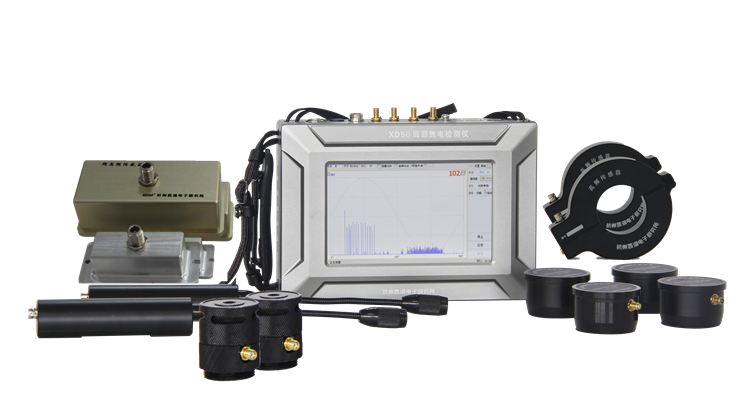

XD50局部放电检测仪

XD50局部放电检测仪是用于检测变压器、GIS、SF6罐式断路器、开关柜、电缆等电力设备局放产生的超声波、特高频、高频、暂态地电压信号，表征设备局放状态与性质的带电检测仪器。具有体积小、重量轻、抗干扰能力强、使用方便、定位精准、性能稳定、测量准确等优点。

核心标准

•  IEC 62478/TS/Ed1-2016 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods；
•  DL/T 846-2016 高电压测试设备通用技术条件第11部分：特高频局部放电检测仪；
•  DL/T 1630-2016 气体绝缘金属封闭开关设备局部放电特高频检测技术规范；
•  DL/T 1416-2015 超声波法局部放电测试仪通用技术条件；
•  Q/GDW 11061-2013 局部放电超声波检测仪技术规范；
•  Q/GDW 11400-2015 电力设备高频局部放电带电检测技术现场应用导则；

• Q/GDW 11063-2013 暂态地电压局部放电检测仪器技术规范；

产品特征

• 灵敏度高

仪器针对不同的局放类型和信号频段，研制各类传感器，搭配低噪声、高增益调理电路，可检测微弱放电信号。仪器检测灵敏度特高频＜0.1pC、高频＜5pC、超声波＜10pC、暂态地电压＜10pC。

• 抗干扰强

仪器应用频域滤波、时域滤波、噪声分离、屏蔽隔离等技术手段，可有效滤除各类复杂干扰信号；具备开窗、消隐、标尺等功能，可排除固定相位的干扰。

• 诊断分析

仪器具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方式，可提取峰值、相位、放电频率等参量；内嵌典型放电及干扰图谱，可自动识别信号类型。

• 定位精准

仪器具备电电定位、声电定位等功能，定位精度可达10cm。

• 同步

仪器具备有线、无线同步功能，可精确采集高压波形的频率、相位信息。

• 续航能力强

仪器采用锂电池供电，充电时间小于2小时，持续工作时间大于8小时。

• 便携性好

仪器主机结构紧凑、轻巧，可手持、颈挂及三脚架支撑方式使用；传感器安装、拆卸方便；选用触摸式操作屏，阳光下显示清晰。

技术参数

检测灵敏度	AE≤10pC，TEV≤10pC，HF≤5pC，UHF≤0.1pC	稳定性	≤±5%
信号采样	16Bit，250MS/s	电池	24V/5Ah锂电池
测量频带	AE(20～200KHz) TEV(3～100MHz) HF(3～30MHz) UHF(300～1500MHz)	尺寸	236×177×53mm
定位精度	≤10cm	重量	≤1.5kg
同步	有线、无线方式，30～300Hz自动同步；电压AC10～380V，精度0.01°，无线距离≥75m；


开关柜超声波检测

开关柜 TEV 检测

电缆高频检测

GIS 特高频检测

放电分析图谱

四通道检测界面
