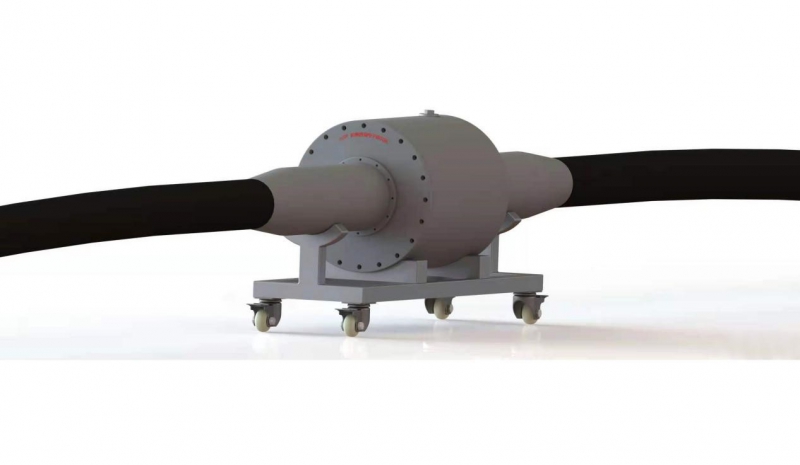

电力电缆局放模拟实验装置

电力电缆局放模拟实验装置

模拟电缆局部放电故障,适用于电力电缆局放检测的实验研究、教学培训和仪器考核。

产品特征

    ●  故障模拟:

                可准确模拟电力电缆终端接头、中间接头以及本体由于外力损坏、绝缘老化等引起的局部放电缺陷, 包括尖端、气隙、悬浮等。

    ●  放电可控:

                可模拟单一或复合局放信号,起始放电电压、熄灭电压、放电强度都可控制。
    ●  稳定性好:

                局放模块可重复使用,放电特征稳定。
    ●  安全性高:

                完善的高压隔离设计,确保使用人员及设备安全。
    ●  检测多样化:

                可为脉冲电流、振荡波、高频等电缆检测提供试验平台。
    ●  操作便捷:

                各类局放故障的产生及消失,可在装置外直接调控;结构设计紧凑轻巧,便于搬运和现场使用。

主要参数

电力电缆局放模拟实验装置
电压等级
10~500kV
相数
单相/三相
本体局放值
1pC
调节方式
手动/自动
尖端放电
10~2000pC
悬浮放电
100~20000pC
气隙放电
20~2000pC
局放检测单元参数
振荡波局放检测

       检测频率:30~500Hz

  检测灵敏度:0.1pC

脉冲电流局放检测
          检测频率:10~1000kHz
  检测灵敏度:0.1pC
高频局放检测

         检测频率:3~100MHz

检测灵敏度:5pC
