开关柜局部放电在线监测系统

开关柜局部放电在线监测系统

开关柜局放在线监测系统是一套在开关柜带电指示器引出线上采用高频脉冲电流法检测局放的在线监测系统,该系统应用波形鉴别、图谱鉴别等新技术,故障识别率和报警准确率可达到80%以上,相比传统的暂态地电压和超声波检测方法有更高的灵敏度、准确性和抗干扰能力。




核心标准

  • GB/T 7354-2018  局部放电测量
  • DL/T 1430-2015  变电设备在线监测系统技术导则
  • DL/T 860-2018  变电站通信网络和系统
  • Q/GDW 534-2010  变电设备在线监测系统技术导则

产品特征

  • 安全性好

                  传感器等组件的安装及运行,不改变开关柜设备的电气特性和机械结构,不对其运行造成任何负面影响。

  • 抗干扰性强

                  应用波形鉴别等新一代局放抗干扰技术,局放识别及故障告警准确率可达80%以上。

  • 可靠性高

                  系统组件按照开关柜使用环境的标准设计,传感器及监测主机适应开关房环境长期使用,防护等级达IP65。

  • 远程升级

                  系统相关硬件性能超前配置,软件系统具备远程在线升级功能。

  • 自主研发

                  产品完全自主研发,可提供全周期的运维、升级等技术保障。

  • 性价比高

                  以最小的成本投资人力、运维投入,实现对开关柜绝缘状态的充分掌握。

技术参数

微型高频传感器
灵敏度
5pC
频带
高频0.15100MHz
防护等级
IP65
安装方式
合抱式和穿心式
监测主机
检测灵敏度
0.1pC
采样速度
250MS/s
时基同步
5ns
存储空间
64G
安装方式
机柜式和壁挂式
服务器
网络
嵌入式四口千兆网卡
支持系统
Windows Server、Linux


微型高频传感器

监测主机

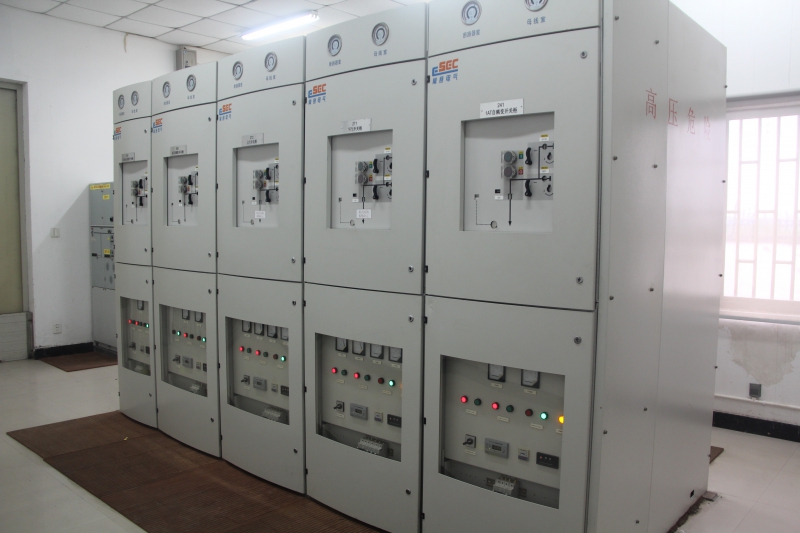

现场安装

现场安装
