产品特征
● 自主研发:
产品完全自主研发,检测性能优于国内外同类竞品。
● 等效性好:
振荡波电压能有效且充分激发局部放电,与工频高压下局放检测效果相同。
● 无损性好:
加压时间短,不会对电缆产生任何损害。
● 抗干扰性强:
应用波形鉴别等新一代抗干扰技术,能够适应复杂的现场检测环境。
● 安全性好:
完善的高压隔离设计和全流程主动防护功能,确保人身和设备安全。
● 便携性好:
结构设计紧凑轻巧,便于搬运和现场使用。
系统组件
产品型号
型号
电压等级
XD5710
适用于电压等级10kV及以下
XD5735
适用于电压等级35kV及以下
主要参数
试验电源 充电方式 直流激励式 局放测量 量程 1pC~20nC 充电电流 ≥10mA 灵敏度 0.1pC 输出电压 XD5710:DC 0~28kV 采样速率 125MS/s、250MS/s XD5735:DC 0~60kV 采样精度 12Bit
试验性能
振荡频率
30~500Hz
故障定位
定位频带
150kHz~30MHz
试品范围
0.05~2uF
定位精度
小于试品长度的1%
图片示例
无局放快速接头 |
无局放接插套件 |
安全控制盒 |
国家级检定中心认证 |
型式试验报告 |

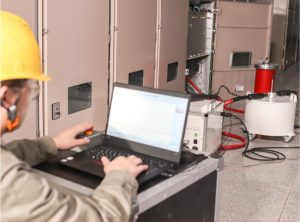

现场检测 |
