电缆振荡波局放检测仪

电缆振荡波局放检测仪

XD57系列电缆振荡波局放检测仪适用于电压等级35kV及以下电力电缆局部放电检测和故障定位，可有效地发现电缆及其附件的绝缘缺陷并准确定位。

核心标准

  • DL/T 1575-2016 6kV～35kV电缆振荡波局部放电测量系统
  • DL/T 1576-2016 6kV～35kV电缆振荡波局部放电测试方法
  • GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分：局部放电试验
  • GB/T 7354-2018 局部放电测量
  • DL/T 417-2019 电力设备局部放电现场测量导则
  • DL/T 356-2010 局部放电测量仪校准规范
  • DL/T 846.4-2016 高电压测试设备通用技术条件 第4部分:局部放电测量仪
  • DL/T 849.5-2019 电力设备专用测试仪器通用技术条件 第5部分:振荡波高压发生器

产品特征

  • 自主研发

           产品完全自主研发，检测性能优于国内外同类竞品。

  • 等效性好

           振荡波电压能有效且充分激发局部放电，与工频高压下局放检测效果相同。

  • 无损性好

           加压时间短，不会对电缆产生任何损害。

  • 抗干扰性强

           应用波形鉴别等新一代抗干扰技术，能够适应复杂的现场检测环境。

  • 安全性好

           完善的高压隔离设计和全流程主动防护功能，确保人身和设备安全。

  • 便携性好

           结构设计紧凑轻巧，便于搬运和现场使用。

主要参数

试验性能

振荡频率

30~800Hz

局放测量

量程

1pC~20nC

试品范围

0.05~5uF

灵敏度

0.1pC

电压衰减

八周期幅值衰减≤50%

采样速率

250MS/s

试验电源

充电方式

直流激励式

采样深度

12Bit

充电电流

≥10mA

故障定位

定位频带

150kHz~30MHz

输出电压

XD5710型:0~30kV

定位精度

≤0.1m

XD5735型:0~73.5kV

XD5710型

主机

635*516mm(H/Φ);41kg

使用条件

温度

-15℃~45℃

电抗器

469*455mm(H/Φ);48kg

湿度

≤85%(25℃),无凝露

XD5735型

升压单元

350*350*695mm(L/W/H);40kg

工作电源

220V/50Hz

检测单元

350*350*755mm(L/W/H);19kg

电抗器

280*432mm(H/Φ)/个;3*39kg,底托12kg

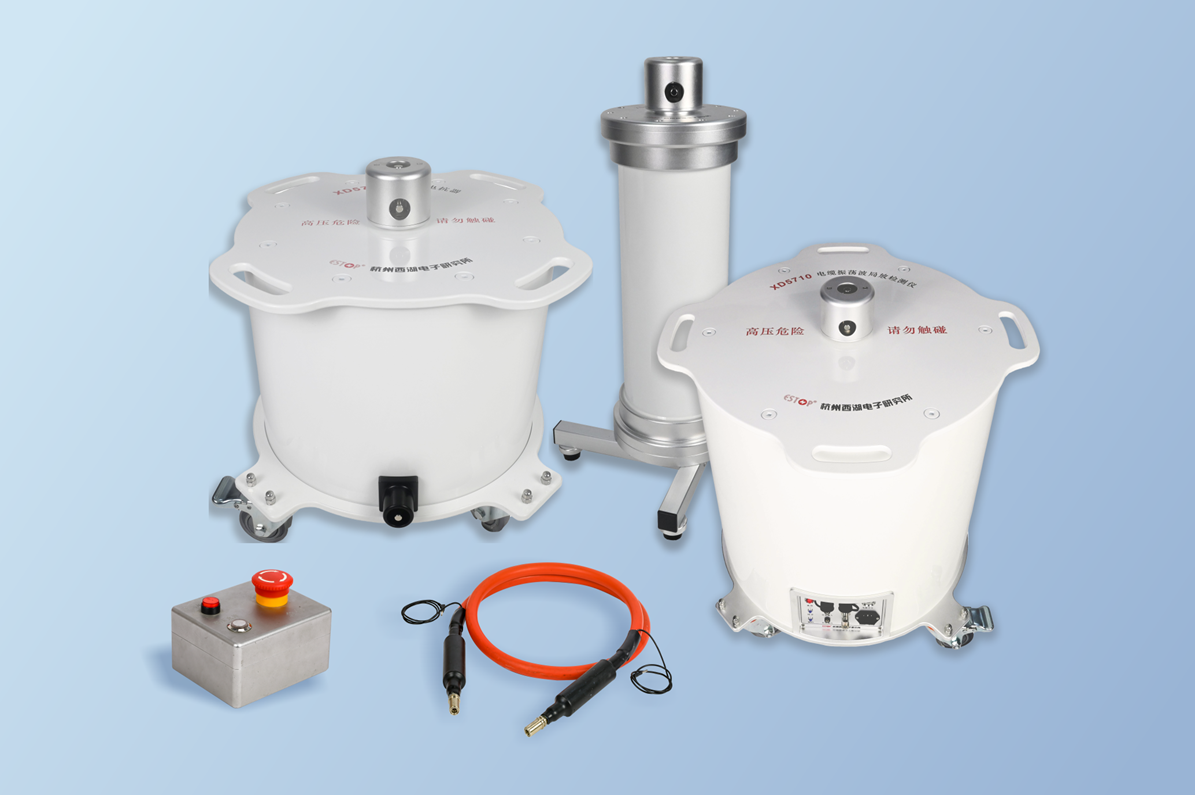

图片示例

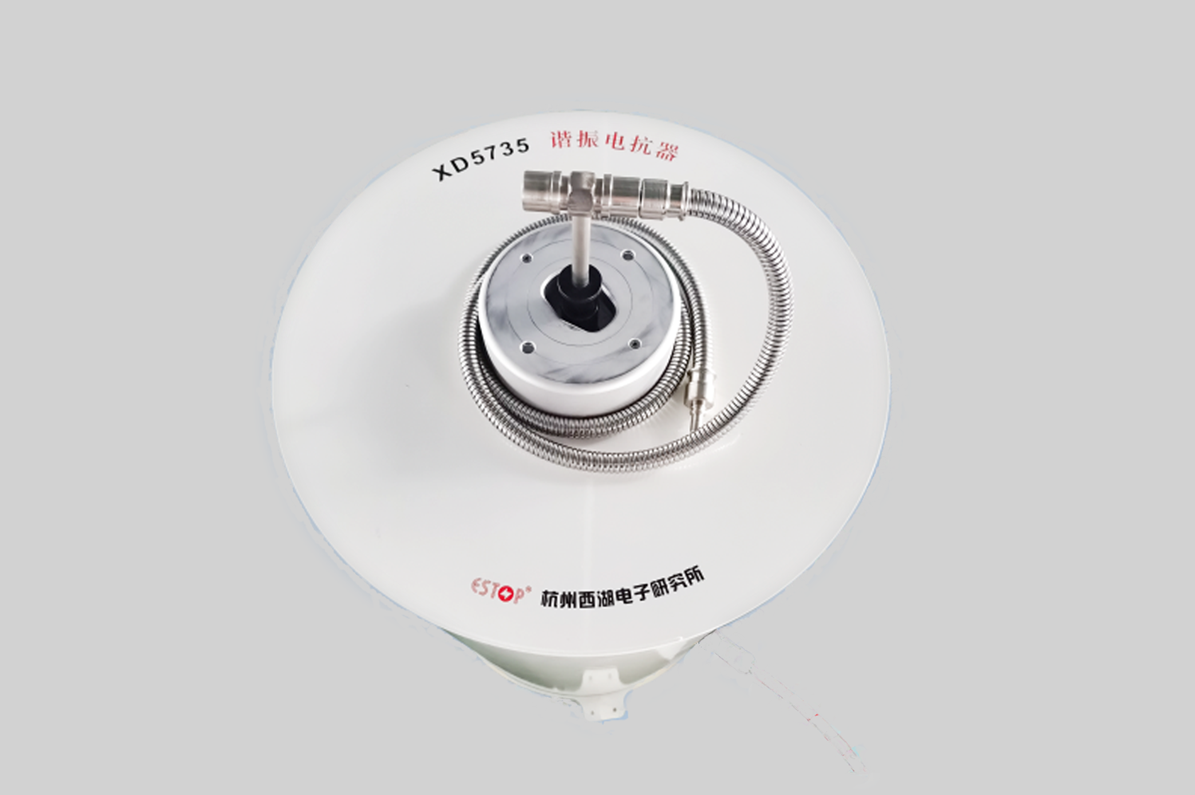

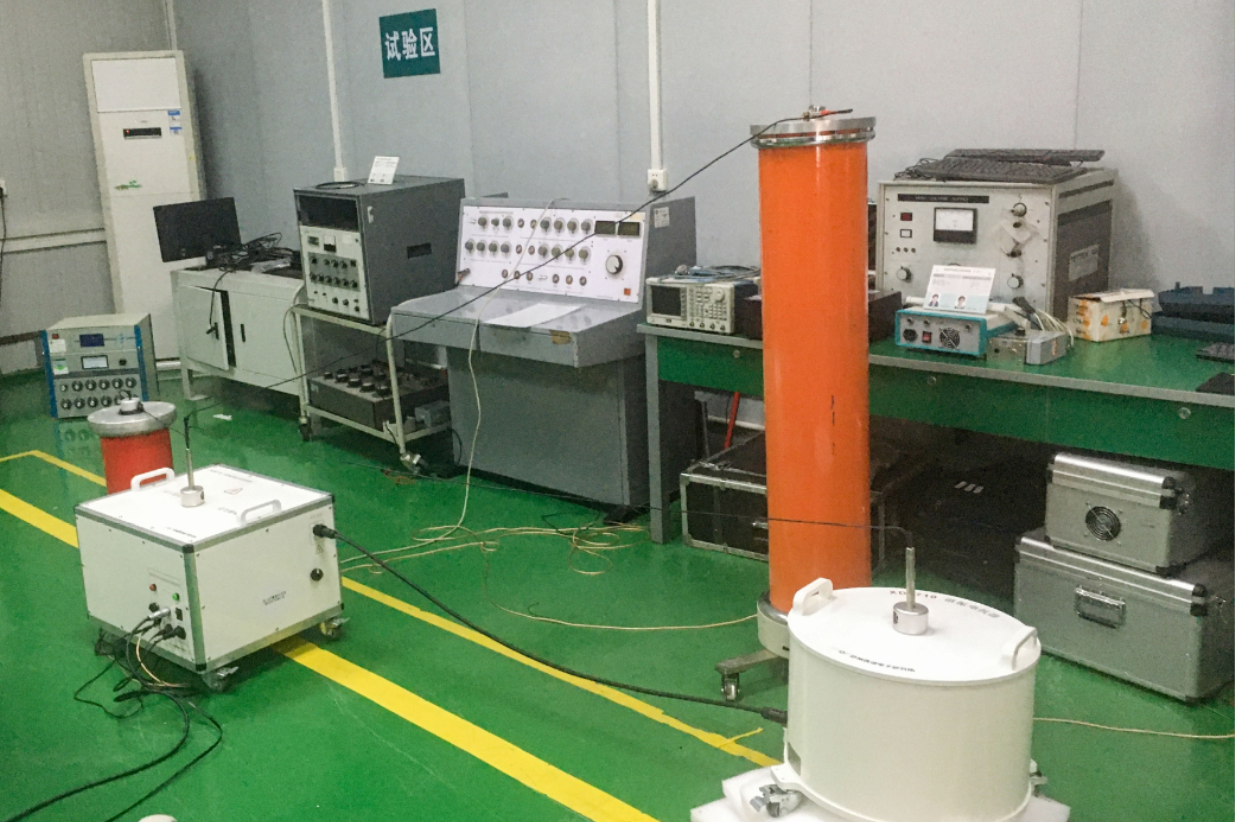

XD5710型

XD5735型

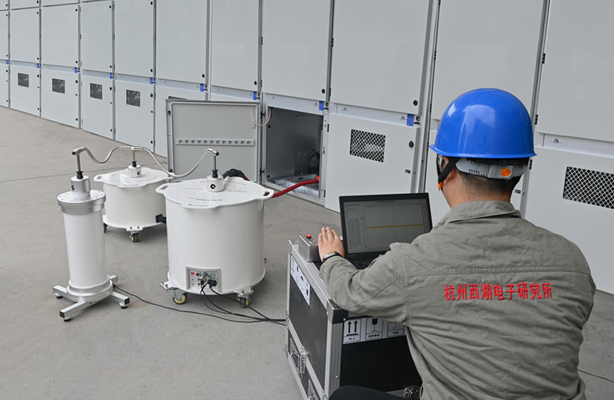

现场检测

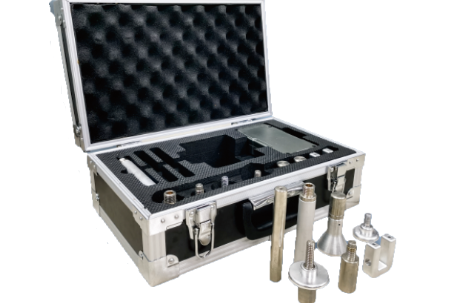

无局放快速接头

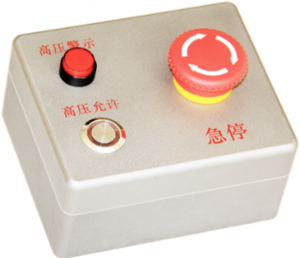

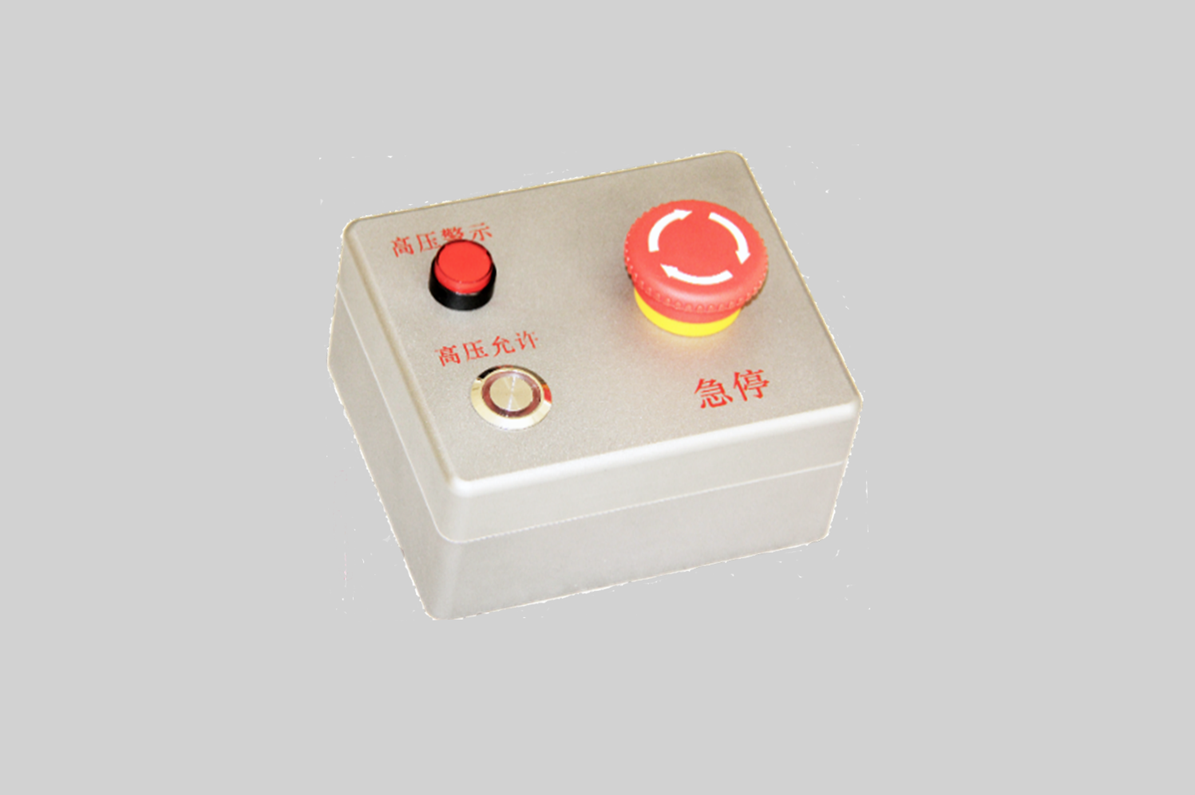

安全控制盒

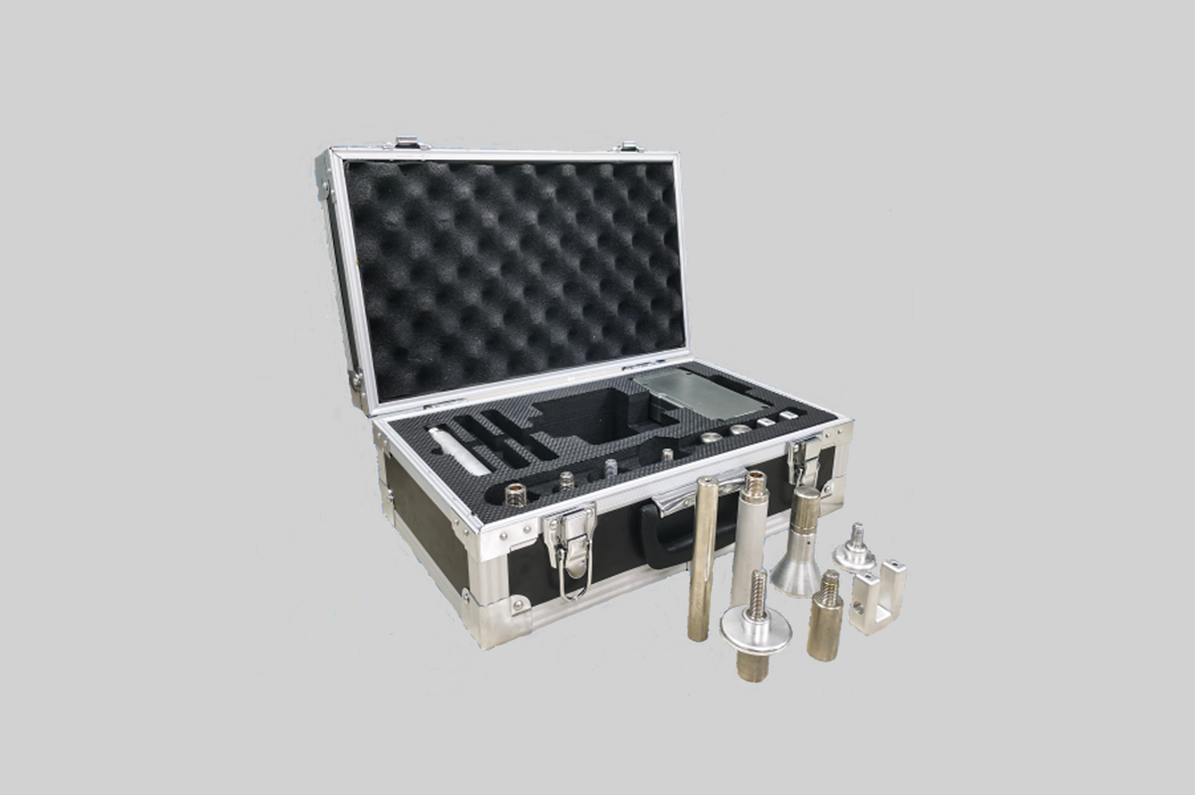

无局放接插套件

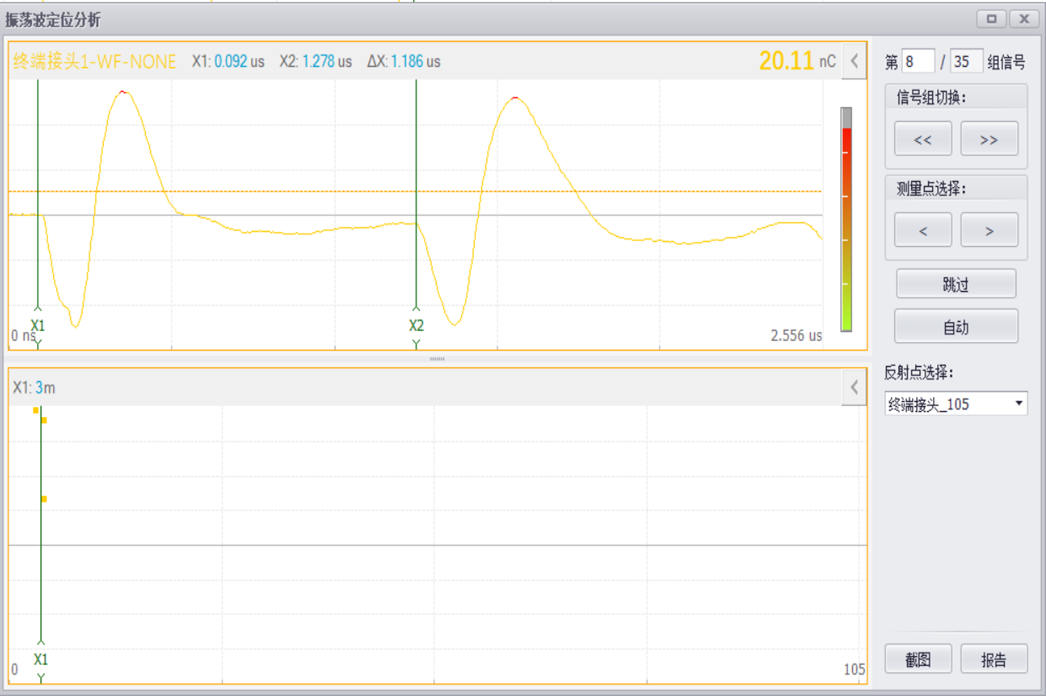

定位分析界面

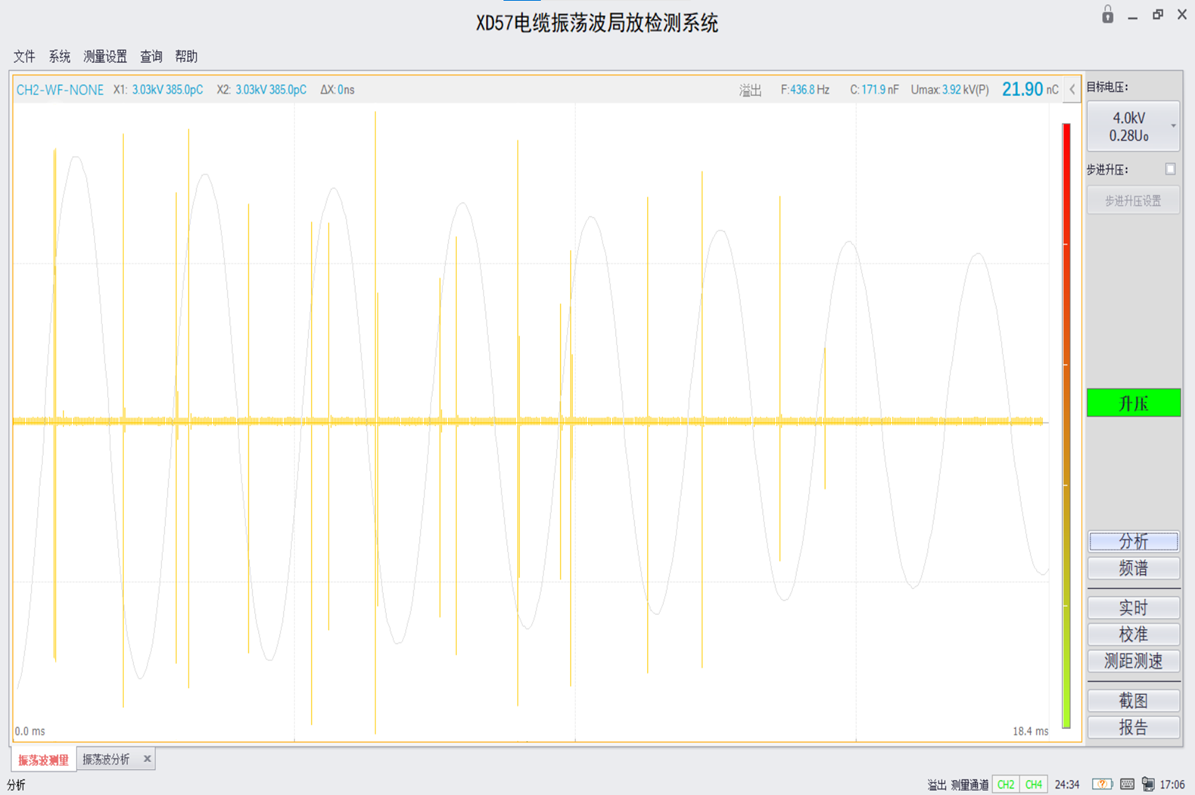

局放测量界面

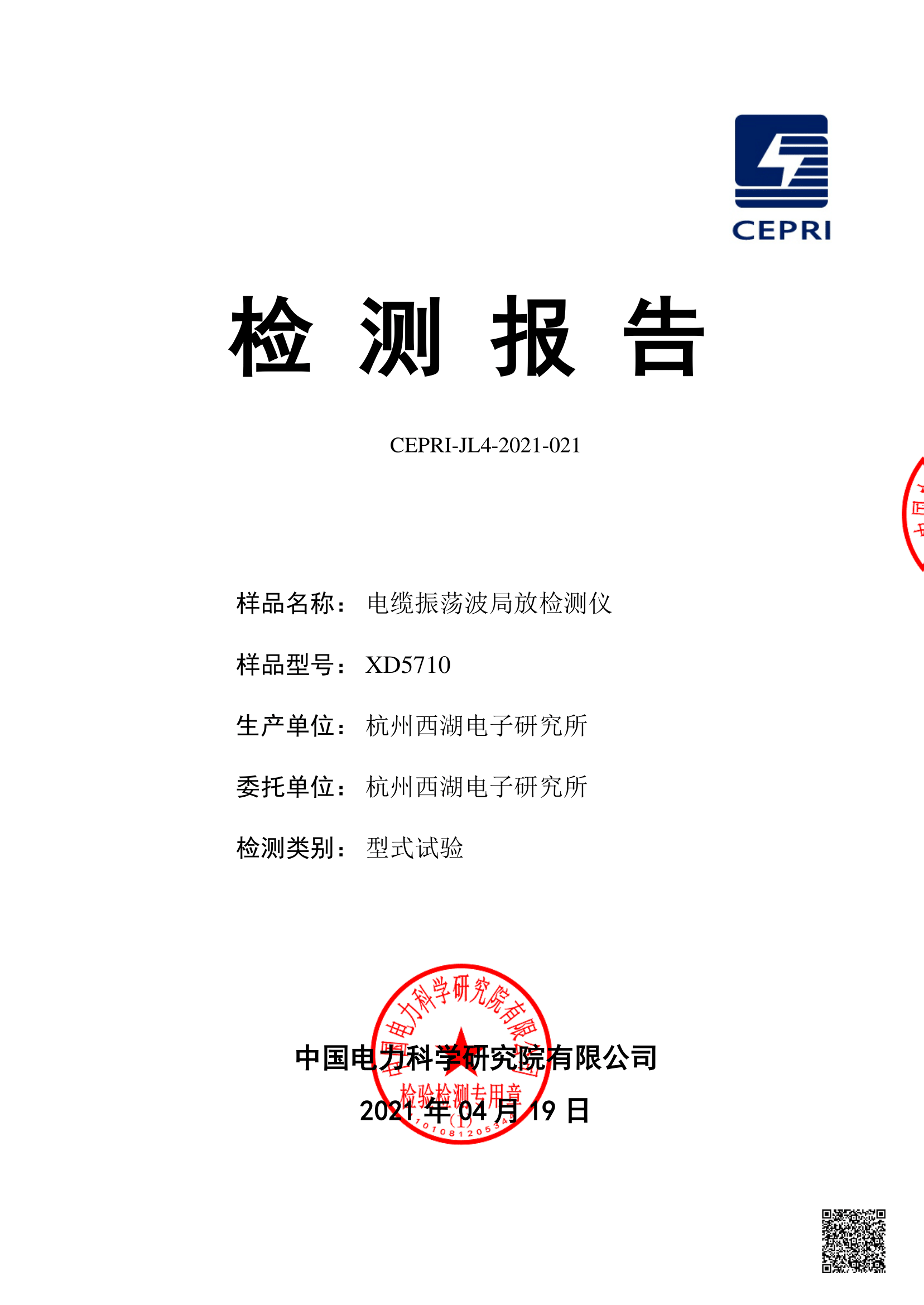

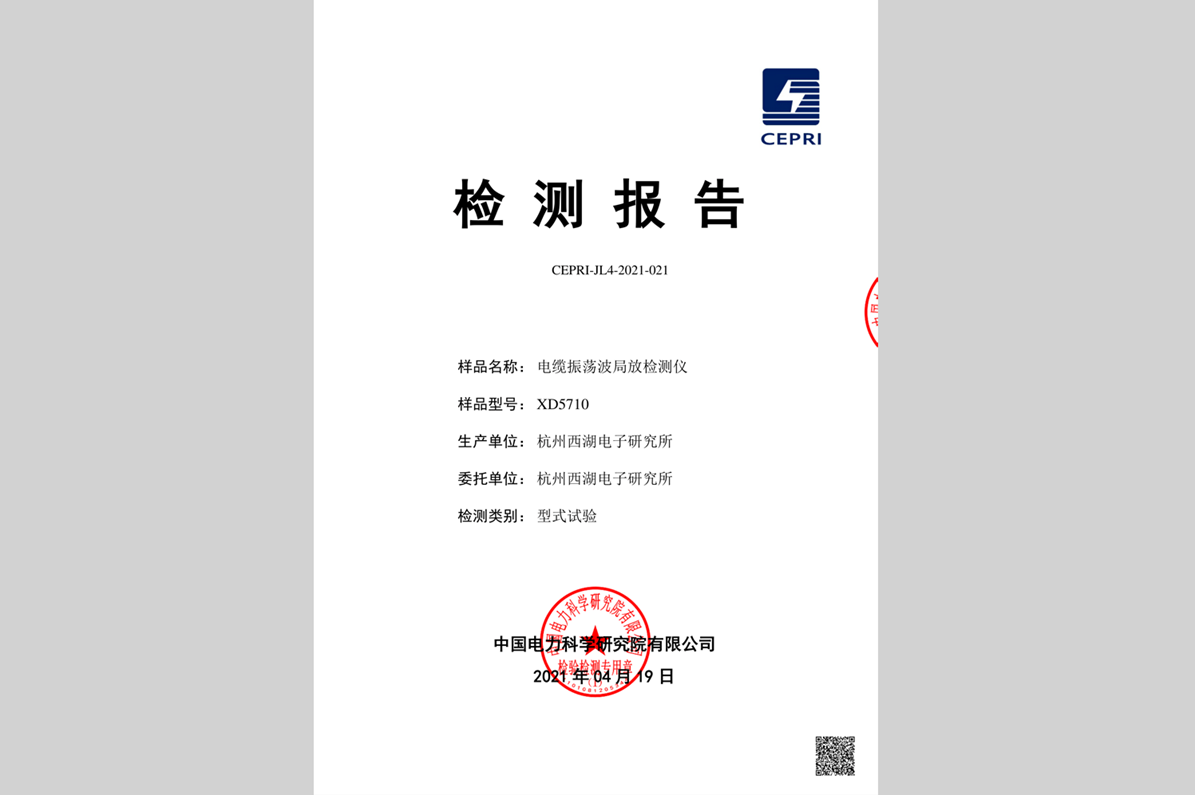

型式试验报告
