高频局部放电检测仪考核校验装置

高频局部放电检测仪考核校验装置

用高频脉冲源和正弦波信号源作为激励源,注入装置的校验回路,考核高频局放检测仪器的功能、性能。

产品特征

  • 考核全面

                  可考核被检仪器的传输阻抗、灵敏度、线性度、检测频带、稳定性、采集连续性、抗干扰、脉冲计数、诊断识别等性能、功能。

  • 高频脉冲源

                  可输出幅值、间隔可调的单个脉冲或仿真信号。

  • 放电类型仿真

                  可模拟输出尖端、颗粒、悬浮、气隙、沿面等多种典型放电信号。

  • 抗干扰仿真

                  可模拟不同频率的干扰信号,考核仪器的抗干扰能力。

  • 冲计数考核

                  可连续输出等间隔或随机脉冲信号,用于考核仪器的脉冲计数 及采集连续性。

  • 用性好

                  适配各类尺寸、结构高频传感器的安装、校验。

  • 信号回路

                  双回路设计,回路衰减度低、匹配程度高。

  • 能化测控

                  配备智能化集控软件,可一键触发,自动完成所有校验项目,生 成校验报告。

  • 数据库

                  可记录汇集所有被检仪器的校验数据,方便后期跟踪及比对。

技术参数

  • 脉冲输出:单脉冲输出、放电仿真输出;
  • 脉冲变形:上升沿5ns,幅值0~60V;
  • 单脉冲输出:等间隔、随机;
  • 放电仿真输出:尖端、颗粒、悬浮、气隙、沿面;
  • 检测平台:衰减度 5%,匹配阻抗50Ω±0.2%;
  • 同步输出:正弦波,30~200Hz,24V;
  • 示波器:带宽2.5GHz,采样率10Gs/s;
  • 标准信号源:频率0~120MHz,幅值0~20V。

高频脉冲源

校验平台

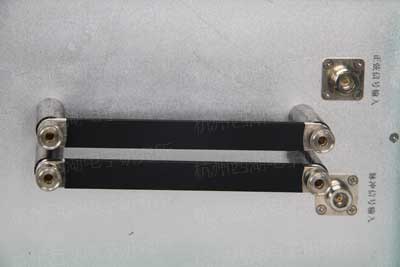

双回路
