超声波局放在线监测装置校验仪

超声波局放在线监测装置校验仪

将声级脉冲通过超声波换能器注入电力设备,考核超声波局放在线监测装置的功能、性能。

产品特征

  • 考核全面

                 可考核被检装置的灵敏度、线性度、稳定性、采集连续性、脉 冲计数、诊断识别等性能、功能。

  • 异地操控

                操控单元可在现场或主控室控制信号源工作。

  • 声级脉冲源

                可输出幅值、间隔可调的单个脉冲或仿真信号。

  • 专业换能器

                超声波换能器频带响应广(10~300kHz),在校验频段内幅频曲线平坦。

  • 放电类型仿真

                可模拟输出尖端、颗粒、悬浮、气隙、沿面等多种典型放电信号。

  • 脉冲计数考核

                可连续输出等间隔或随机脉冲信号,用于考核装置的脉冲计数及采集连续性。

  • 同步

                具备相位同步功能,通过有线、无线方式获取运行电压相位 信息。

  • 智能化测控

                配备智能化集控软件,可一键触发,自动完成所有校验项目,生成校验报告。

  • 数据库

                可记录汇集所有被检装置的校验数据,方便后期跟踪及比对。

技术参数

  • 脉冲输出:单脉冲输出、放电仿真输出;
  • 脉冲波形:上升沿100ns,幅值0~20V;
  • 单脉冲输出:等间隔、随机;
  • 放电仿真输出:尖端、颗粒、悬浮、气隙、沿面;
  • 同步输入:有线、无线,30~200Hz,10~220V;
  • 同步输出:正弦波,30~200Hz,24V;
  • 换能器:频带10~300kHz,幅值0~100V;
  • 通讯:3G/4G、RJ45;
  • 电池:锂电池24V/5Ah,单块工作时间8h;
  • 尺寸:254×201×53mm;
  • 重量:2.2kg。

声级脉冲源

换能器

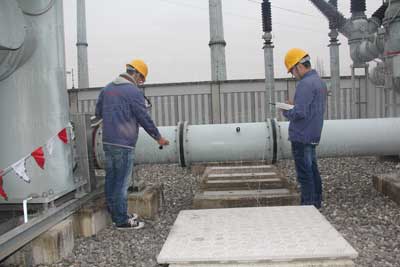

现场校验
