超声波局部放电检测仪考核校验装置

超声波局部放电检测仪考核校验装置

用声级脉冲源和正弦波信号源作为激励源,通过声换能器产生超声波信号,考核超声波局放检测仪器的功能、性能。

产品特征

  • 考核全面

                 可考核被检仪器的灵敏度、线性度、检测频带、稳定性、采集连续性、脉冲计数、诊断识别等性能、功能。

  • 声级脉冲源

                 可输出幅值、间隔可调的单个脉冲或仿真信号。

  • 专业换能器

                 超声波换能器频带响应广(10~300kHz),在校验频段内幅频曲线平坦。

  • 专业检测平台

                 检测平台采用A36热轧钢,各频率信号衰减系数一致,传输稳定。

  • 放电类型仿真

                可模拟输出尖端、颗粒、悬浮、气隙、沿面等多种典型放电信号。

  • 脉冲计数考核

                可连续输出等间隔或随机脉冲信号,用于考核仪器的脉冲计数及采集连续性。

  • 智能化测控

                配备智能化集控软件,可一键触发,自动完成所有校验项目,生成校验报告。

  • 数据库

                可记录汇集所有被检仪器的校验数据,方便后期跟踪及比对。

技术参数

  • 脉冲输出:单脉冲输出、放电仿真输出;
  • 脉冲波形:上升沿100ns,幅值0~20V;
  • 单脉冲输出:等间隔、随机;
  • 放电仿真输出:尖端、颗粒、悬浮、气隙、沿面;
  • 同步输出:正弦波,30~200Hz,24V;
  • 标准传感器:20~200kHz;
  • 换能器:频带10~300kHz,幅值0~100V;
  • 检测平台:直径200mm,高度250mm;
  • 示波器:带宽500MHz,采样率1Gs/s;
  • 标准信号源:频率0~10MHz,幅值0~20V。

声级脉冲源

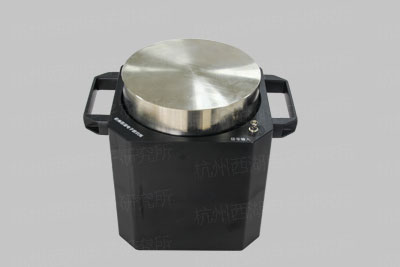

检测平台

非接触式超声波检测平台
