特高频局放在线监测装置校验仪

特高频局放在线监测装置校验仪

将p秒级脉冲通过内置或外置传感器注入电力设备内部,考核 特高频局放在线监测装置的功能、性能。

产品特征

  • 考核全面

                  可考核被检装置的灵敏度、线性度、稳定性、采集连续性、诊断识别、脉冲计数等性能、功能。

  • 异地操控

                  操控单元可在现场或主控室控制信号源工作。

  • 专业发射天线

                  配置各类尺寸的发射天线,也可利用主设备内置传感器作为发射天线。

  • p秒级脉冲源

                  p秒级脉冲具备特高频广谱特性,可输出幅值、间隔可调的单个脉冲或仿真信号。

  • 放电类型仿真

                  可模拟输出尖端、颗粒、悬浮、气隙、沿面等多种典型放电信号。

  • 脉冲计数考核

                  可连续输出等间隔或随机脉冲信号,用于考核装置的脉冲计数及采集连续性。

  • 同步

                  具备相位同步功能,通过有线、无线方式获取运行电压相位信息。

  • 智能化测控

                  配备智能化集控软件,可一键触发,自动完成所有校验项目,生成校验报告。

  • 数据库

                  可记录汇集所有被检装置的校验数据,方便后期跟踪及比对。

技术参数

  • 脉冲输出:单脉冲输出、放电仿真输出;
  • 脉冲波形:上升沿300ps,幅值0~200V;
  • 单脉冲输出:等间隔、随机;
  • 放电仿真输出:尖端、颗粒、悬浮、气隙、沿面;
  • 同步输入:有线、无线,30~200Hz,10~220V;
  • 同步输出:正弦波,30~200Hz,24V;
  • 发射天线:13mm;
  • 通讯:3G/4G、RJ45;
  • 电池:锂电池24V/5Ah,单块工作时间8h
  • 尺寸:254×201×53mm;
  • 重量:2.2kg。

p秒级脉冲源

发射天线

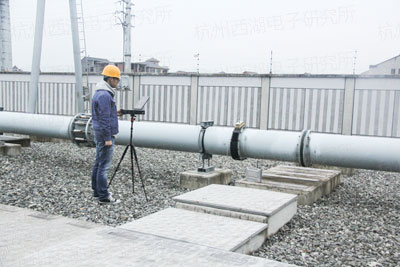

远程操控
