特高频局部放电检测仪考核校验装置

特高频局部放电检测仪考核校验装置

用p秒级脉冲源作为激励源,在GTEM小室内考核特高频局放检 测仪器的功能、性能。

产品特征

  • 考核全面

                 可考核被检仪器的灵敏度、传感器有效高度、动态范围、线性 度、稳定性、采集连续性、诊断识别、脉冲计数等性能、功能。

  • p秒级脉冲源

                 p秒级脉冲具备特高频广谱特性,可输出幅值,间隔可调的单 个脉冲或仿真信号。

  • 专业检测平台

                 使用GTEM小室作为检测平台,具备高屏蔽性能,背景噪声 低至-75dBμV,通过第三方检测认证。

  • 放电类型仿真

                可模拟输出尖端、颗粒、悬浮、气隙、沿面等多种典型放电 信号。

  • 脉冲计数考核

                可连续输出等间隔或随机脉冲信号,用于考核仪器的脉冲计数 及采集连续性。

  • 智能化测控

               配备智能化集控软件,可一键触发,自动完成所有校验项目,生 成校验报告。

  • 数据库

               可记录汇集所有被检仪器的校验数据,方便后期跟踪及比对。

技术参数

  • 脉冲输出:单脉冲输出、放电仿真输出;
  • 脉冲波形:上升沿300ps,幅值0~200V;
  • 单脉冲输出:等间隔、随机;
  • 放电仿真输出:尖端、颗粒、悬浮、气隙、沿面;
  • 同步输出:正弦波,30~200Hz,24V;
  • GTEM小室:频率0~2GHz,输入阻抗50±1Ω;
  • 单极探针:半径0.65mm,高度25mm;
  • 示波器:带宽2.5GHz,采样率10Gs/s。

GTEM小室

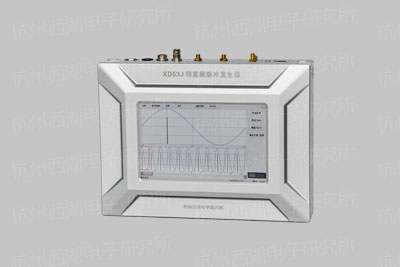

p秒级脉冲源

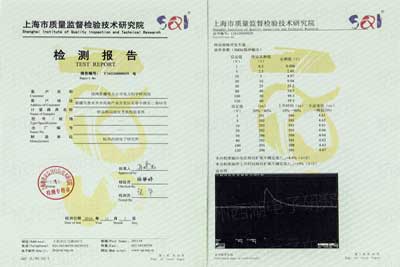

检测报告

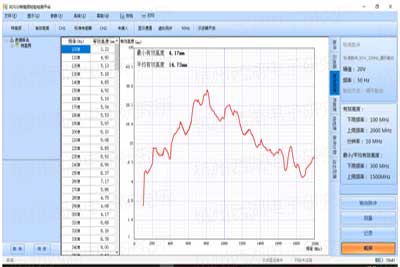

测试软件
