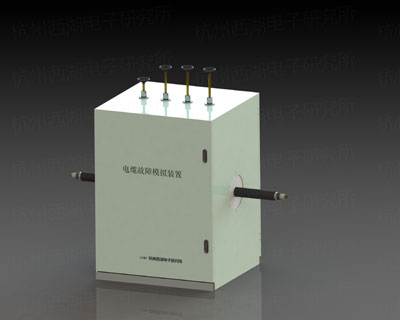

电力电缆局部放电模拟实验装置
模拟电力电缆各种故障,适用于电力电缆局放带电检测的实验 研究、仪器考核与教学培训。
产品特征
- 真实性好
按实体电力电缆设计,真实模拟电力电缆的各种局放故障。
- 故障模拟
可模拟电力电缆终端、中间头以及本体由于绝缘受潮、外力损 坏、绝缘老化等引起的绝缘缺陷。
- 多式样
可模拟不同电压等级、结构、长度的电缆故障。
- 放电可控
可模拟单一或复合局放信号,控制各放电信号的起始电压、熄 灭电压和放电强度。
- 检测多样化
可为脉冲电流、超声波、高频、特高频等技术检测提供试验平台。
- 计量传递
内建脉冲电流法相关耦合、校验单元,可同步检测实验装置的 局放水平,作为仪器考核的依据。
- 稳定性好
各放电模块可重复使用,放电特征稳定。
- 可视化
内置红外视频探头,方便观察内部状态,捕捉放电视频。
- 操作便捷
各类故障的产生及消失,可在装置外直接调控。
技术参数
- 电压等级:10~500kV;
- 局放量:≤1pC;
- 调节方式:手动、电动;
- 耦合电容量:50pF;
- 放电模拟:尖端 10~1000pC、悬浮 200~20000pC、气隙 20~1500pC、沿面 20~1500pC。

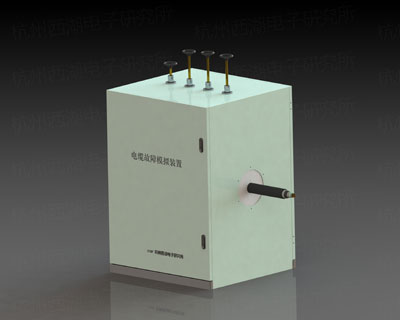

单相电缆模拟 |

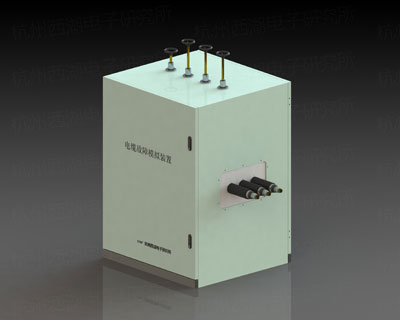

三相电缆模拟 |

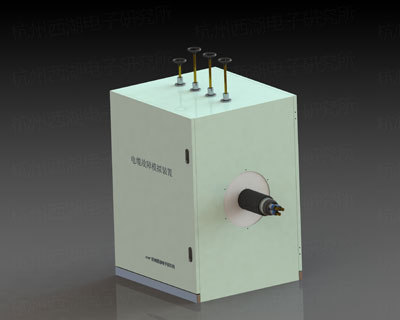

单根三相电缆模拟 |
