开关柜局部放电故障模拟实验装置

开关柜局部放电故障模拟实验装置

模拟开关柜内部各种放电现象,适用于开关柜局放带电检测的 实验研究、仪器考核与教学培训。

产品特征

  • 真实性好

                 按实体开关柜设计,真实模拟开关柜内部的各种局放故障。

  • 故障模拟

                 可模拟开关柜尖端、悬浮、气隙、颗粒、沿面等放电类型,多 种放电可复合产生。

  • 放电可控

                 可任意选择放电种类,控制各放电信号的起始电压、熄灭电压 和放电强度。

  • 检测多样化

                 可为脉冲电流、特高频、超声波、暂态地电压等技术检测提供 试验平台。

  • 计量传递

                 内建脉冲电流法相关耦合、校验单元,可同步检测实验装置的 局放水平,作为仪器考核的依据。

  • 稳定性好

                 各放电模块可重复使用,放电特征稳定。

  • 可视化

                 内置红外视频探头,方便观察内部状态,捕捉放电视频。

  • 操作便捷

                 各类故障的产生及消失,可在装置外直接调控。

  • 安全可靠

                 升压设备内置,高压与外界隔离,操作安全可靠。

技术参数

  • 电压等级:35kV;
  • 局放量:1pC;
  • 调节方式:手动、电动;
  • 耦合电容量:50pF;
  • 放电模拟:尖端 5~1000pC、颗粒 0.1~20pC、悬浮 100~20000pC、气隙 10~1500pC、沿面 10~1500pC。

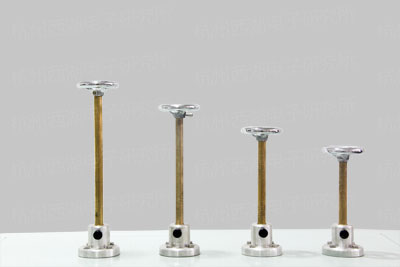

模型调节杆

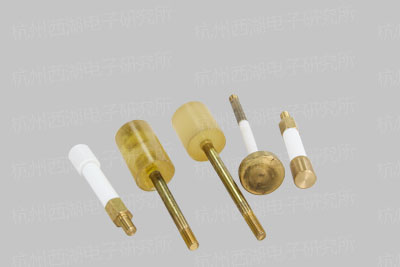

各类放电模型

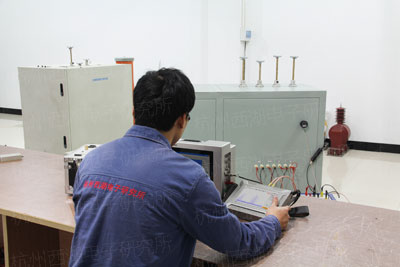

现场模拟分析
