核心标准

• GB/T 1094-2013 电力变压器
• DL/T 1275-2013 1000kV变压器局部放电现场测量技术导则
• DL/T 1534-2016 油浸式电力变压器局部放电的特高频检测方法

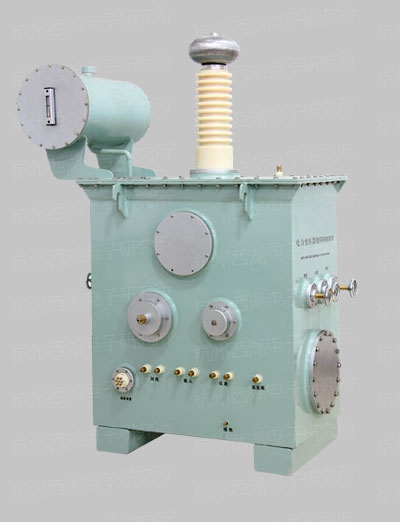

产品特征

• 真实性好

                  按实体变压器设计，真实模拟变压器的所有结构及电气特征。

• 故障模拟

                  可模拟电力变压器局部放电、内部绕组故障、套管受潮、温升 等各类故障。

• 放电可控

                  可模拟单一或复合局放信号，控制各放电信号的起始电压、熄 灭电压和放电强度。

• 检测多样化

                  可为变压器局放检测、油化分析、红外测温、频响、振动分析 等检测技术提供试验平台。

• 计量传递

                  内建脉冲电流法相关耦合、校验单元，可同步检测实验装置的 局放水平，作为仪器考核的依据。

• 稳定性好

                  各故障模块可重复使用，故障特征稳定。

• 传感器内置

                  内置特高频、超声波、温度传感器，方便计量与比对。

• 可视化

                  油箱设有多个透视窗，内置红外视频探头，方便观察内部状 态，捕捉放电视频。

• 操作便捷

                  各故障的产生及消失，可在装置外直接调控。

• 安全可靠

                  采用全密闭式油箱结构，各个部件可靠接地。

技术参数

• 电压等级：110～500kV；
• 局放量：≤1pC；
• 调节方式：手动、电动；
• 耦合电容量：100pF；
• 放电模拟：尖端5～200pC，颗粒0.1～10pC，悬浮200～20000pC，气隙20～1000pC，沿面10～1000pC。
