变压器局部放电故障模拟实验装置

变压器局部放电故障模拟实验装置

模拟变压器内部各种绝缘故障,适用于变压器局放带电检测的实验研究、仪器考核与教学培训。

核心标准

  • GB/T 1094-2013 电力变压器
  • DL/T 1275-2013 1000kV变压器局部放电现场测量技术导则
  • DL/T 1534-2016 油浸式电力变压器局部放电的特高频检测方法

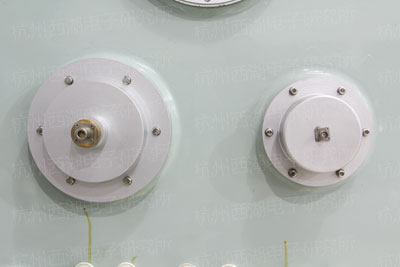

内置传感器

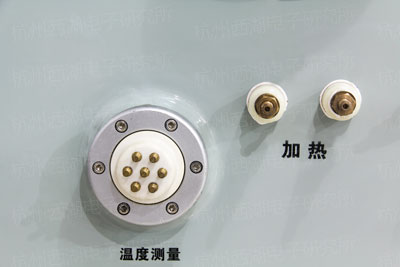

温控结构

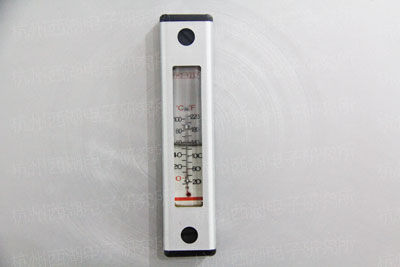

油位计

产品特征

  • 实性好

                  按实体变压器设计,真实模拟变压器的所有结构及电气特征。

  • 故障模拟

                  可模拟电力变压器局部放电、内部绕组故障、套管受潮、温升 等各类故障。

  • 放电可控

                  可模拟单一或复合局放信号,控制各放电信号的起始电压、熄 灭电压和放电强度。

  • 检测多样化

                  可为变压器局放检测、油化分析、红外测温、频响、振动分析 等检测技术提供试验平台。

  • 计量传递

                  内建脉冲电流法相关耦合、校验单元,可同步检测实验装置的 局放水平,作为仪器考核的依据。

  • 稳定性好

                  各故障模块可重复使用,故障特征稳定。

  • 传感器内置

                  内置特高频、超声波、温度传感器,方便计量与比对。

  • 可视化

                  油箱设有多个透视窗,内置红外视频探头,方便观察内部状 态,捕捉放电视频。

  • 操作便捷

                  各故障的产生及消失,可在装置外直接调控。

  • 安全可靠

                  采用全密闭式油箱结构,各个部件可靠接地。

技术参数

  • 电压等级:110~500kV
  • 局放量:1pC;
  • 调节方式:手动、电动;
  • 耦合电容量:100pF;
  • 放电模拟:尖端5~200pC,颗粒0.1~10pC,悬浮200~20000pC,气隙20~1000pC,沿面10~1000pC。

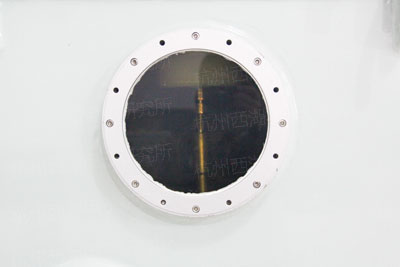

透视窗

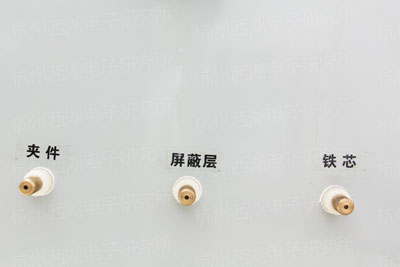

模拟铁芯、夹件接地

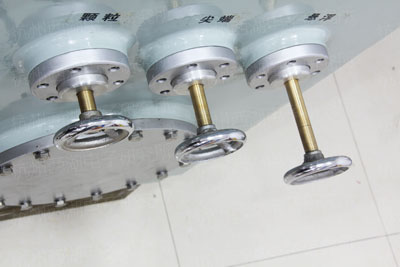

模型调节杆

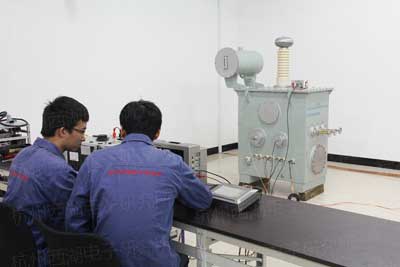

现场模拟分析

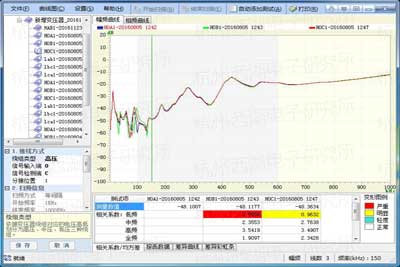

绕组变形测试

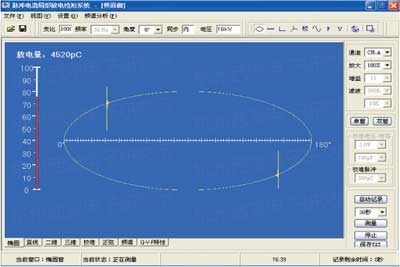

模拟悬浮放电
