GIS局部放电故障模拟实验装置

GIS局部放电故障模拟实验装置

模拟GIS内部各种放电现象,适用于GIS局放带电检测的实验研究、仪器考核与教学培训。

核心标准

  • DL/T 617-2010 气体绝缘金属封闭开关设备技术条件
  • DL/T 1250-2013 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
  • DL/T 555 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则

内置红外视频

内置特高频传感器

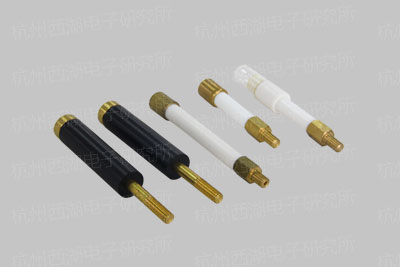

各类放电模型

产品特征

  • 真实性好

                 按实体GIS设计,真实模拟GIS内部的各种局放故障。

  • 整体性好

                升压变压器及耦合电容等高压设备内置于GIS。

  • 故障模拟

                  可模拟GIS尖端、悬浮、气隙、颗粒、沿面等放电类型,多种 放电可复合产生。

  • 放电可控

                 可任意选择放电种类,控制各放电信号的起始电压、熄灭电压 和放电强度。

  • 检测多样化

                  可为脉冲电流、特高频、超声波、高频、SF6气体分析等技术 检测提供试验平台。

  • 计量传递

                 内建脉冲电流法相关耦合、校验单元,可同步检测。

  • 稳定性好

                 各放电模块可重复使用,放电特征稳定。

  • 操作便捷

                  各类故障的产生及消失,可在装置外直接调控。

  • 盆子多样化

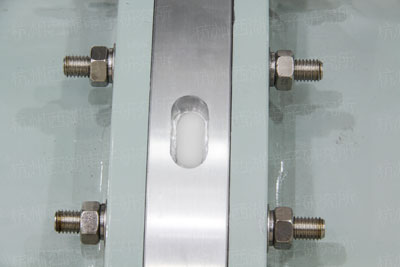

                 盆式绝缘子设有全屏蔽、裸盆、浇注口等多种型式。

  • 可视化

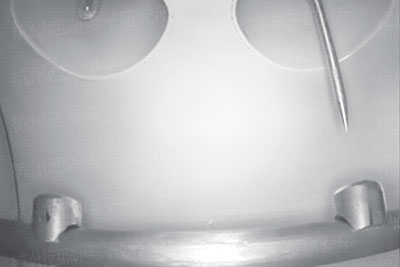

                 内置红外视频探头,方便观察内部状态,捕捉放电视频。

  • 传感器内置

                 内置特高频传感器,方便与被检仪器进行比对。

技术参数

  • 电压等级:110~500kV;
  • 局放量:1pC;
  • 调节方式:手动、电动;
  • 耦合电容量:50pF;
  • 放电模拟:尖端5~800pC,颗粒0.1~10pC,悬浮100~20000pC,气隙10~1000pC,沿面10~1000pC。

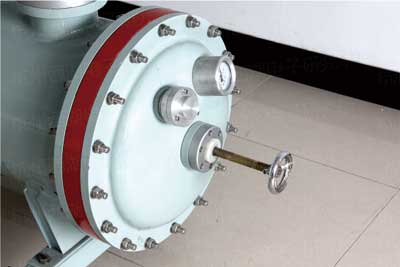

模型调节杆

脉冲校验杆

浇注口

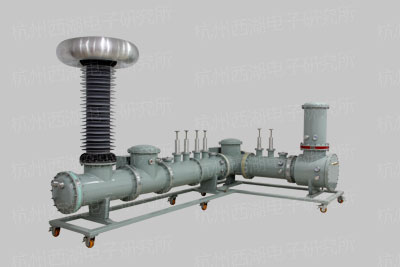

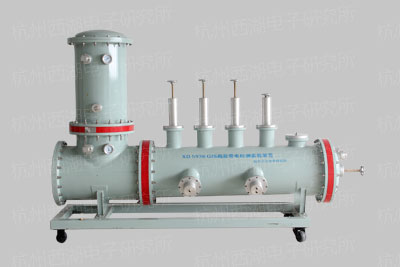

常规版GIS模拟装置

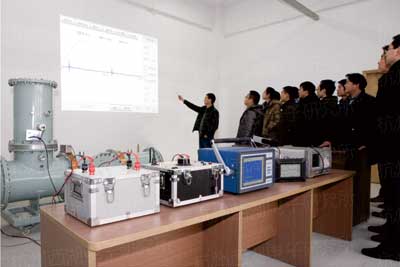

现场模拟分析

模拟颗粒放电

    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
