电力设备局部放电在线检测及定位系统

电力设备局部放电在线检测及定位系统

综合运用各种局放检测技术,对电力设备的绝缘状态进行长期监测。

核心标准

  • DL/T 1430-2015 变电设备在线监测系统技术导则
  • DL/T 1432.1-2015 变电设备在线监测装置校验规范 第1部分:通用校验规范
  • DL/T 860-2004 变电站通信网络和系统
  • Q GDW 535-2010 变电设备在线监测装置通用技术规范
  • Q/GDW 534-2010 变电设备在线监测系统技术导则

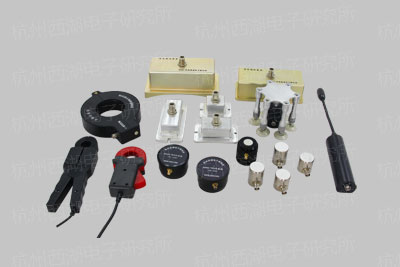

检测传感器

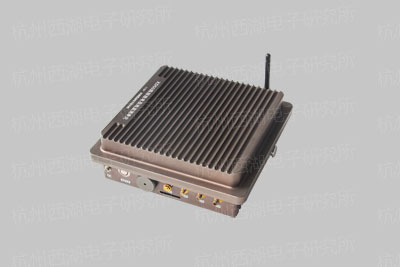

外挂式检测单元

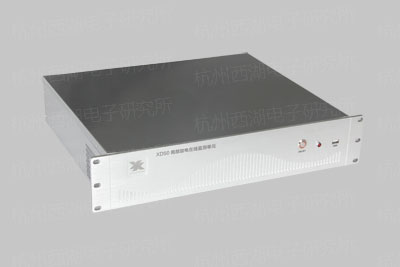

机架式检测单元

产品特征

  • 高准确性

                  可准确捕捉有效局放信号,多种检测手段相互印证。

  • 高可靠性

                 系统按高可靠性设计,在冲击等突发事件时可正常运行,数 据不丢失。

  • 不间断

                 连续采样提取有效局放信号,过程不间断。

  • 抗干扰性好

                   应用频谱分析、频点滤波、噪声分离、屏蔽隔离等技术手段,可 有效滤除干扰信号。

  • 定位精准

                 电电、声电、声声联合定位,可准确判断放电位置。

  • 智能诊断

                 可查询比对历史数据,自动识别放电类型和危害程度。

  • 故障预警

                 具备故障阀值设置及自动报警功能,报警信号可传至手机(APP) 等移动客户端。

  • 适配性好

                  支持主设备内置传感器及第三方设备的接入。

  • 现场防护

                  所有设备防护水平达到IP65等级。

技术参数

  • 检测灵敏度:0.1pC;
  • 检测频带:特高频300~1500MHz、超声波20~200kHz、高频3~30MHz、暂态地电压3~100MHz;
  • 数据存储:记录间隔1~30min,记录点数1~100,存储时间1年;
  • 相位同步:电压AC10~380V,频率30~300Hz,精度0.01°;
  • 时基同步:50ns;
  • 防护等级:Ip65;
  • 通讯:3G/4G、光纤,符合DL/T 860;
  • 供电:网电为主、电池为辅。

产品型号

型号 名称 单元 检测通道 备注
AE UHF TEV HF
XD50WO
电力设备局部放电在线监测及定位系统
2 2 2 2 2 可按需增配

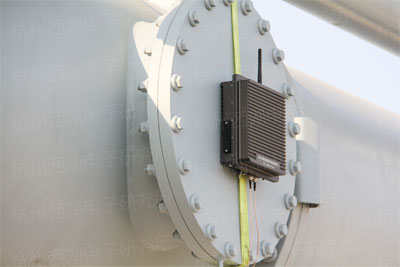

检测单元外挂式安装

传感器外挂式安装

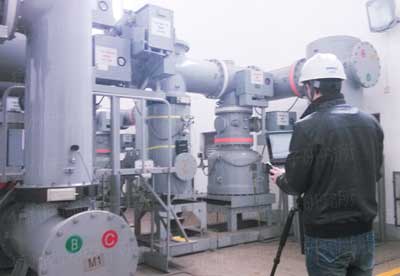

现场测控分析

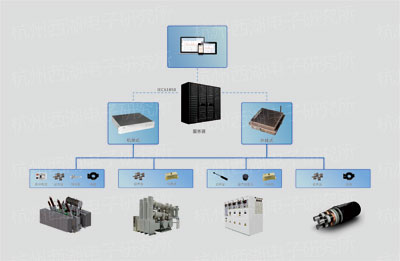

远程集控终端

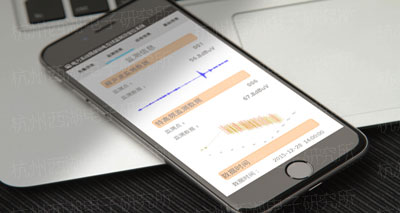

手机APP界面

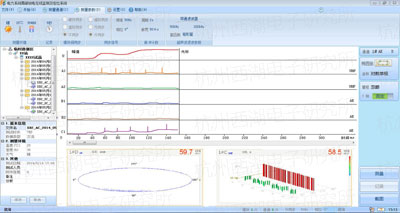

检测软件界面
