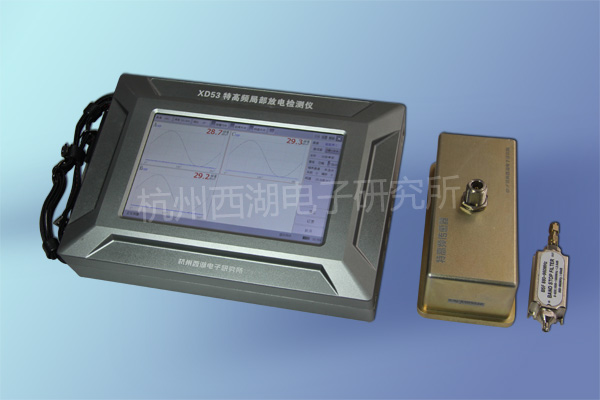

XD53系列特高频局部放电检测仪
特高频局部放电检测仪是一类检测局部放电产生的特高频信号，表征电力设备局放状态与性质的局放检测仪器。仪器综合运用了计算机技术、模拟电子技术、高速信号采集技术和先进的数字信号处理及图形显示技术，提供PRPD、PRPS等多种波形分析手段，广泛应用于各电压等级GIS、变压器等设备的局部放电在线巡检和定位。
产品特点
- 技术水平：综合技术水平国际领先。
- 高灵敏度：可检测到1PC以下的局放信号。
- 抗干扰能力强：配置带阻滤波器、屏蔽绑带隔离干扰信号，噪声分离功能辅助，可滤除90%以上的干扰信号。
- 传感器多元化：对数、螺旋、平板多类天线设计，适合各个频段的信号检测；传感器多种尺寸设计，适配各种现场GIS浇注口。
- 多通道：支持多个通道同时检测。
- 功能强大：具备单周期、PRPD、PRPS等多种图谱表达方式；具备信号分类分离，自动识别信号类型功能。
- 同步：有线、无线同步；有线同步电压输入10～380V，频率30～300Hz；无线同步距离≥100m。
- 定位：定位精度最小可达20cm。
- 使用便携：结构紧凑、轻巧，可手持、颈挂或三角架落地方式使用。
- 适合户外：强光电容式触屏，阳光下可视性好。

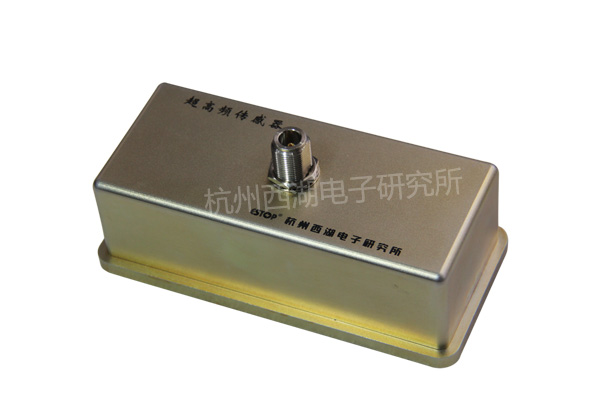

特高频传感器 |

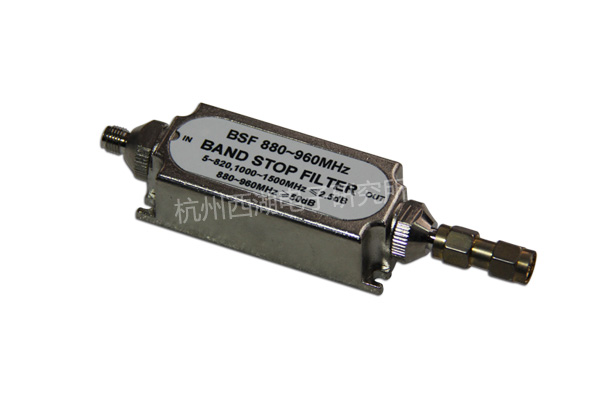

手机滤波器 |

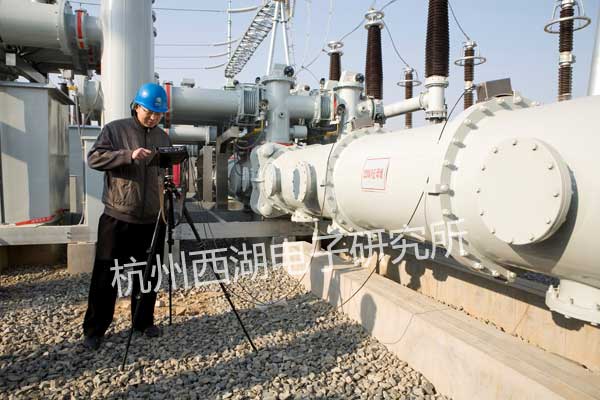

GIS特高频巡检 |
技术参数
- 采样速率：最高250M。
- 采样精度：16Bit。
- 检测频带：300M～1500M。
- 传感器平均有效高度：≥11mm。
- 检测灵敏度：＜6mV/m。
- 信号传输：50Ω同轴电缆。
- 动态范围：≥60dB。
- 稳定性：≤±3%。
产品型号
本所局放仪检测主机和其他配件具体配置方案，可按客户需求自由定制。
| 产品型号 | 名称 | 测量方式 | 通道个数 | 应用对象 |
| XD53** | 特高频局部放电检测仪 | 特高频 | 1~4，可选 | GIS、主变 |
| XD5352 | 特高频超声波局部放电检测仪 | 特高频、超声波 | 2~4，可选 | GIS、主变 |
| XD50 | 局部放电带电巡检仪 | 特高频、超声波、暂态地电压、高频 | 2~4，可选 | 快速巡检 |
