核心标准
- DL/T 417-2006 电力设备局部放电现场测量导则
- Q/GDW 11061-2013 局部放电超声波检测仪技术规范
- Q/GDW 11063-2013 暂态地电压局部放电检测仪器技术规范

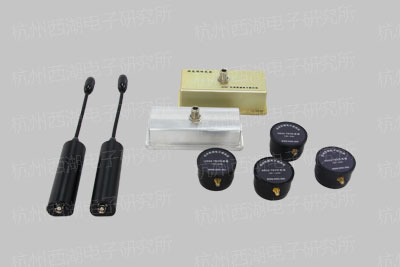

各类传感器 |

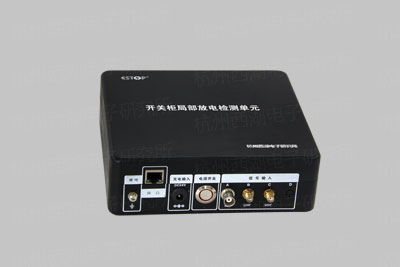

检测单元 |

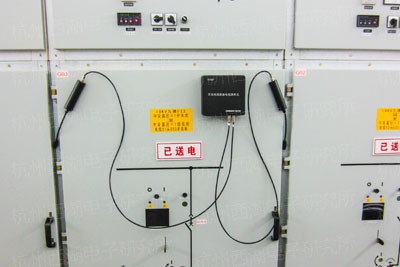

开关柜超声波检测 |
产品特征
- 高准确性
暂态地电压、超声波、特高频等检测手段相互印证,检测准 确性高。
- 高灵敏度
检测灵敏度小于0.1pC。
- 抗干扰性好
应用频谱分析、频点滤波、选频测量等技术手段,可有效滤 除干扰信号。
- 诊断分析
具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。
- 同步
具备时基同步、相位同步功能,同步方式有线、无线。
- 定位精准
电电、声电联合定位,定位精度高。
- 无线化
无线化组网,支持多个检测前端同步工作。

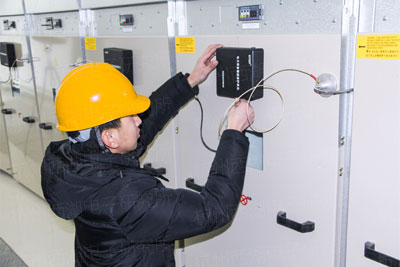

- 安装方便
检测前端、传感器可磁吸于柜体表面,安装便捷。
- 接合性好
适配各种高压试验电源。
技术参数
- 检测灵敏度:≤0.1pC;
- 检测频带:暂态地电压3~100MHz、超声波中心频率40kHz、特高频300~1500MHz;
- 定位精度;≤20cm;
- 时基同步:≤50ns;
- 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
- 通讯:WIFI、光纤、RJ45;
- 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。
产品型号
开关柜暂态地电压检测 开关柜特高频检测 现场单元安装型号
名称
单元
检测通道
单元
AE
UHF
TEV
HF
XD50WS
开关柜局部放电检测及定位系统
2
4
/
4
/
可按需增配
