开关柜局部放电检测及定位系统

开关柜局部放电检测及定位系统

综合运用暂态地电压、超声波、特高频检测手段,同步检测开关柜局部放电状况与位置。

核心标准

  • DL/T 417-2006 电力设备局部放电现场测量导则
  • Q/GDW 11061-2013 局部放电超声波检测仪技术规范
  • Q/GDW 11063-2013 暂态地电压局部放电检测仪器技术规范

各类传感器

检测单元

开关柜超声波检测

产品特征

  • 高准确性

                  暂态地电压、超声波、特高频等检测手段相互印证,检测准 确性高。

  • 高灵敏度

                 检测灵敏度小于0.1pC。

  • 抗干扰性好

                 应用频谱分析、频点滤波、选频测量等技术手段,可有效滤 除干扰信号。

  • 诊断分析

                 具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。

  • 同步

                具备时基同步、相位同步功能,同步方式有线、无线。

  • 定位精准

                  电电、声电联合定位,定位精度高。

  • 无线化

                 无线化组网,支持多个检测前端同步工作。

  • 安装方便

                 检测前端、传感器可磁吸于柜体表面,安装便捷。

  • 接合性好

                适配各种高压试验电源。

技术参数

  • 检测灵敏度:0.1pC;
  • 检测频带:暂态地电压3~100MHz、超声波中心频率40kHz、特高频300~1500MHz;
  • 定位精度;20cm;
  • 时基同步:50ns;
  • 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
  • 通讯:WIFI、光纤、RJ45;
  • 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。

产品型号

型号 名称 单元 检测通道 单元
AE UHF TEV HF
XD50WS
开关柜局部放电检测及定位系统
2 4 / 4 / 可按需增配

开关柜暂态地电压检测

开关柜特高频检测

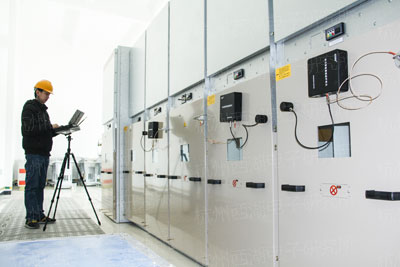

现场单元安装
