核心标准
- GB/T 7354-2003 局部放电测量(IEC60270:2000 IDT)
- Q/GDW 11061-2013 局部放电超声波检测仪技术规范
- Q/GDW 11304.5-2015 电力设备带电检测仪器技术规范第5部分:高频法局部放电带电检测仪技术规范

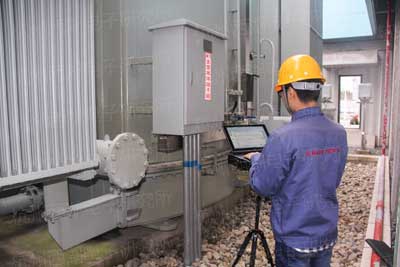

各类传感器 检测单元 变压器声电定位
产品特征
- 高准确性
脉冲电流、超声波、高频、特高频等检测手段相互印证,检 测准确性高。
- 高灵敏度
检测灵敏度小于0.1pC。
- 定位精准
采用三维建模定位技术,可精确定位放电位置。
- 抗干扰性
应用频谱分析、频点滤波、信号分离分类等技术手段,可有 效滤除干扰信号。
- 诊断分析
具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。
- 同步
具备时基同步、相位同步功能,同步方式有线、无线。
- 分布式
传感器、检测前端可布置于变压器各个检测位。
- 适配性好
支持变压器内置传感器及第三方设备接入。
- 安装方便
检测前端、传感器可采用磁吸、带绑、卡扣等方式固定,现场 安装便捷。
- 接合性好
适配各种高压试验电源。
技术参数
- 检测灵敏度:≤0.1pC;
- 检测频带:脉冲电流10~1000kHz、特高频300~1500MHz、超声波10~300kHz、高频1~30MHz;
- 定位精度:≤10cm;
- 时基同步:≤10ns;
- 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
- 通讯:WIFI、光纤、RJ45;
- 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。
产品型号
变压器高频检测 变压器特高频检测 变压器脉冲电流检测型号
名称
单元
检测通道
备注
AE
UHF
TEV
HF
XD50WT
变压器局部放电检测及定位系统
4
8
4
/
4
可按需增配
