变压器局部放电检测及定位系统

变压器局部放电检测及定位系统

综合运用脉冲电流、超声波、高频、特高频检测手段,同步检测变压器的局放状态与位置。

核心标准

  • GB/T 7354-2003 局部放电测量(IEC60270:2000 IDT)
  • Q/GDW 11061-2013 局部放电超声波检测仪技术规范
  • Q/GDW 11304.5-2015 电力设备带电检测仪器技术规范第5部分:高频法局部放电带电检测仪技术规范

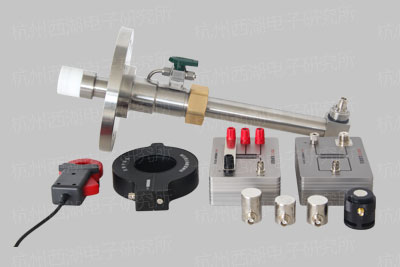

各类传感器

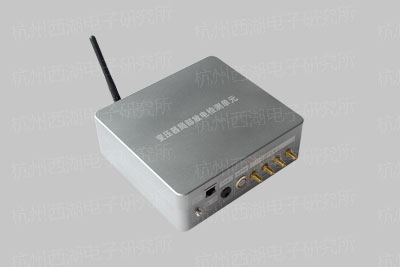

检测单元

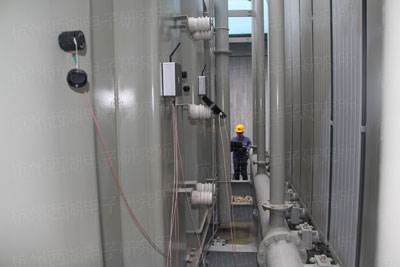

变压器声电定位

产品特征

  • 高准确性

                  脉冲电流、超声波、高频、特高频等检测手段相互印证,检 测准确性高。

  • 灵敏度

                 检测灵敏度小于0.1pC。

  • 定位精准

                  采用三维建模定位技术,可精确定位放电位置。

  • 抗干扰性

                 应用频谱分析、频点滤波、信号分离分类等技术手段,可有 效滤除干扰信号。

  • 诊断分析

                 具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。

  • 同步

                 具备时基同步、相位同步功能,同步方式有线、无线。

  • 分布式

                 传感器、检测前端可布置于变压器各个检测位。

  • 适配性好

                 支持变压器内置传感器及第三方设备接入。

  • 安装方便

                  检测前端、传感器可采用磁吸、带绑、卡扣等方式固定,现场 安装便捷。

  • 接合性好

                  适配各种高压试验电源。

技术参数

  • 检测灵敏度:0.1pC;
  • 检测频带:脉冲电流10~1000kHz、特高频300~1500MHz、超声波10~300kHz、高频1~30MHz;
  • 定位精度:10cm;
  • 时基同步:10ns;
  • 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
  • 通讯:WIFI、光纤、RJ45;
  • 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。

产品型号

型号 名称 单元 检测通道 备注
AE UHF TEV HF
XD50WT
变压器局部放电检测及定位系统
4 8 4 / 4 可按需增配

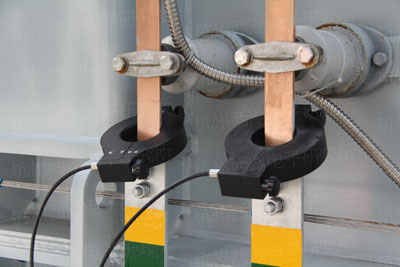

变压器高频检测

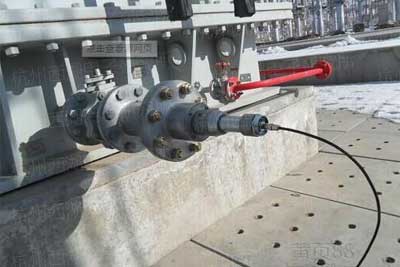

变压器特高频检测

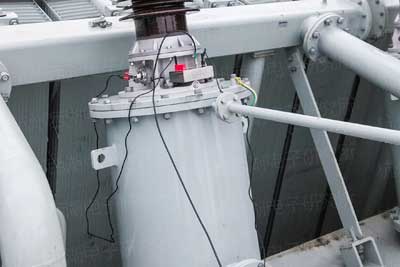

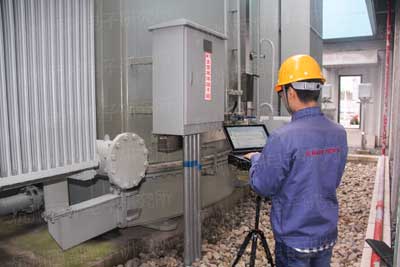

变压器脉冲电流检测
