核心标准
- GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分:局部放电试验
- DL/T 1253-2013 电力电缆线路运行规程
- Q/GDW 11316-2014 电力电缆线路试验规程
- Q/GDW 11223-2014 高压电缆状态检测技术规范

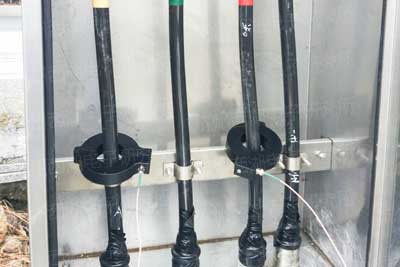

各类传感器 |
检测单元 |

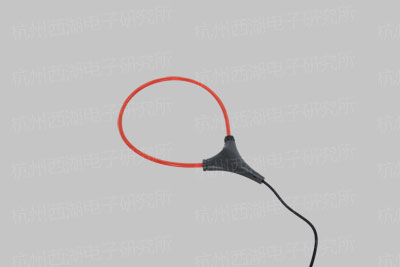

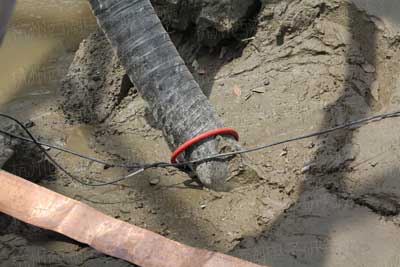

电流同步传感器 |
产品特征
- 适用性好
可检测各电压等级下不同结构的电缆。
- 全程跟踪
自动跟踪整个试验过程,检测从局放发生到击穿的各个放电特 征及位置。
- 高灵敏度
以高频检测为主,检测灵敏度小于5pC。
- 抗干扰性好
应用频谱分析、频点滤波、信号分离分类等技术手段,可有效 滤除干扰信号。
- 诊断分析
具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。
- 定位精准
电电、声电联合定位,定位精度高。
- 同步
具备时基同步、相位同步功能,同步方式有线、无线。
- 抗冲击
可承受击穿冲击,检测设备不损坏、数据不丢失。
- 适应性好
适应在地面、隧道环境下工作,可有线、无线通讯。
- 接合性好
适配各种高压试验电源。
技术参数
- 检测灵敏度:≤5pC;
- 检测频带:高频3~30MHz、超声波20~200kHz;
- 时基同步:≤50ns;
- 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
- 通讯:3G/4G、光纤;
- 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。
产品型号
型号 | 名称 | 单元 | 检测通道 |
备注 | |||
AE | UHF |
TEV | HF | ||||

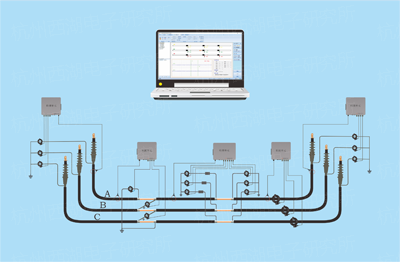

XD50WX |
电力电缆局部放电检测及定位系统 |
2 | 2 | / | / | 6 | 可按需增配 |
同步信号采集 |
高频信号采集 |
超声波信号采集 |
检测界面 |

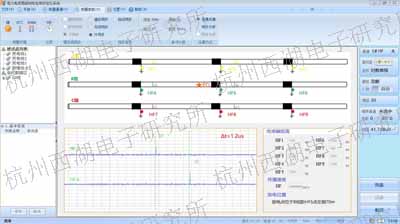

定位界面 |

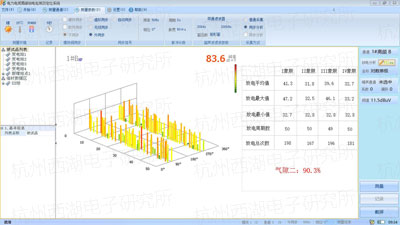

诊断分析界面 |
