GIS局部放电检测及定位系统

GIS局部放电检测及定位系统

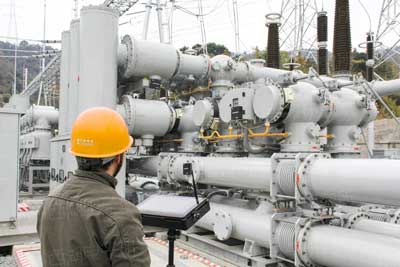

针对GIS局放试验,综合运用特高频、超声波检测手段,同步检测GIS局放状况、定位闪络击穿点。

核心标准

  • DL/T 1250-2013 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
  • DL/T 555 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则
  • Q/GDW 11059.2-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则

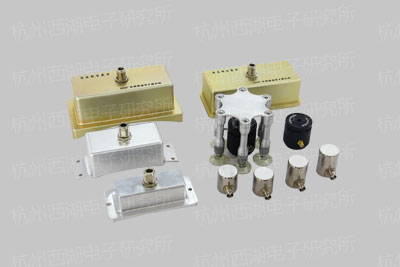

各类传感器

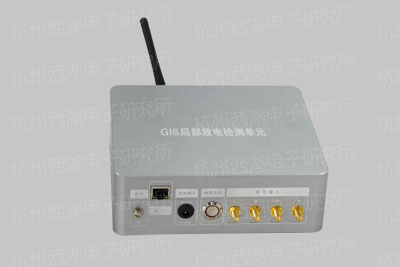

检测单元

相位同步单元

产品特征

  • 全程跟踪

                  自动跟踪整个试验过程,检测从局放发生到击穿的各个放电特 征及位置。

  • 声电联合

                  引入特高频检测,比单一超声波方式,检测效果提高一个数量 级以上。

  • 高灵敏度

                  检测灵敏度小于0.1pC。

  • 抗干扰性好

                  应用频谱分析、频点滤波、噪声分离、屏蔽隔离等技术手段, 可有效滤除干扰信号。

  • 抗冲击

                  可承受闪络冲击,检测设备不损坏、数据不丢失。

  • 诊断分析

                  具备PR、PRPD、PRPS、相关性、飞行窗等多种图谱表达方 式;内嵌典型干扰及放电图谱,可自动识别信号类型。

  • 定位精准

                  电电、声电联合定位,定位精度≤10cm,准确率高于95%。

  • 同步

                  具备时基同步、相位同步功能,同步方式有线、无线。

  • 无线化

                  无线化组网,支持多个检测前端同步工作,可按需求任意增配。

  • 安全性高

                  检测人员、设备与高压隔离,保证人员与设备安全。

  • 可靠性高

                 无线、有线通信模式相互备份;内置电池、扩展电池、电网 电源三种供电保障。

  • 接合性好

                 适配各种高压试验电源。

技术参数

  • 检测灵敏度:0.1pC
  • 检测频带:UHF (300~1500MHz), AE 20~200kHz);
  • 定位精度:10cm;
  • 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°;
  • 时基同步:50ns;
  • 通讯:3G/4G、WIFI、光纤;
  • 供电:插拔式锂电池24V/5Ah,单块工作时间大于8小时。

产品型号

型号 名称 单元 检测通道
备注
AE UHF
TEV HF
XD50WG
GIS局部放电检测及定位系统
2 4 4 / / 可按需增配

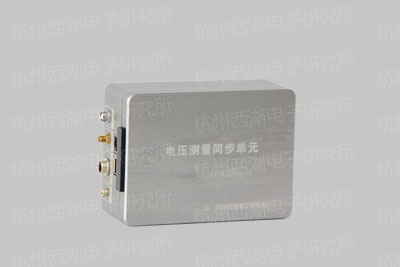

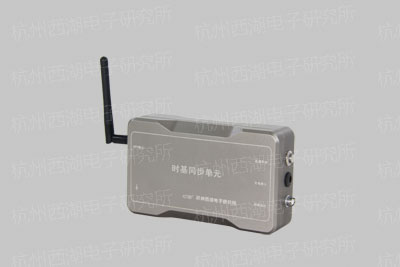

时基同步单元

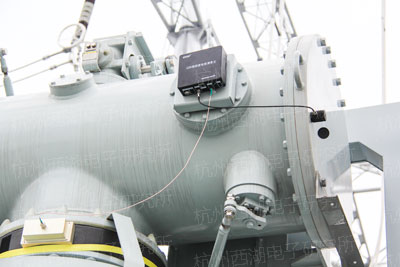

带绑式安装

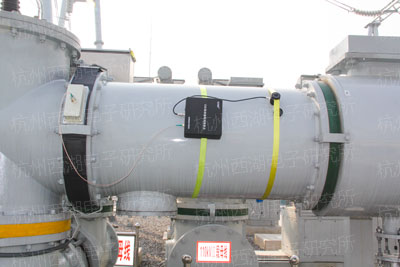

磁吸式安装

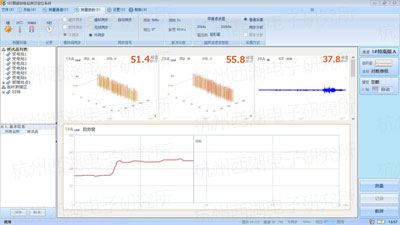

检测界面

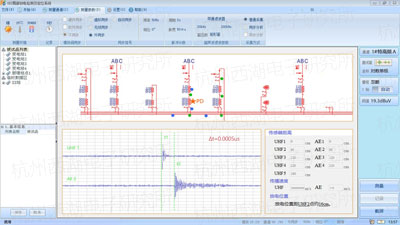

定位界面

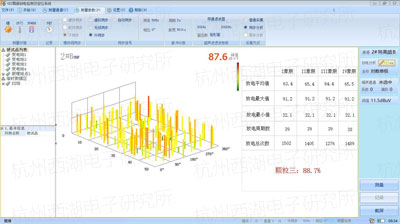

诊断分析界面


    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
