暂态地电压局部放电检测仪

暂态地电压局部放电检测仪

检测开关柜、变压器等电力设备局放产生的暂态地电压信号,表征设备局放状态与性质。

核心标准

  • IEC 62478/TS/Ed1 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods
  • DL/T 417-2006 电力设备局部放电现场测量导则
  • Q/GDW 11063-2013 暂态地电压局部放电检测仪器技术规范
  • Q/GDW 11060-2013 交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导则

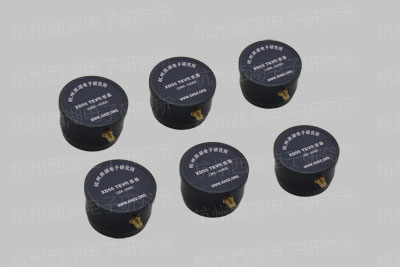

各类传感器

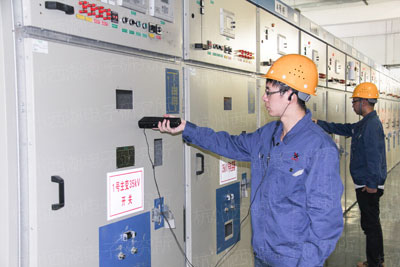

开关柜暂态地电压检测

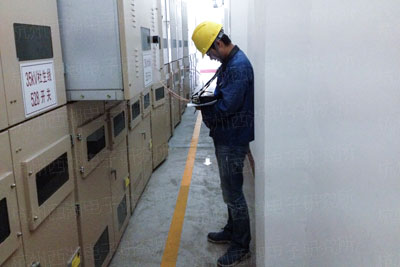

开关柜声电定位

产品特征

  • 高灵敏度

                  检测灵敏度小于10pC。

  • 抗干扰技术

                  具备选频测量、频谱分析、频点滤波功能,可有效排除干扰信 号;具备开窗、消隐、标尺等功能,可排除固定相位干扰。

  • 诊断分析

                  具备PR、PRPD、PRPS等多种图谱表达方式;内嵌典型干扰及 放电图谱,可自动识别信号类型。

  • 定位精准

                  具备电电定位及声电定位功能,定位精度高。

  • 同步

                  具备有线、无线同步功能。

  • 使用便捷

                  主机结构紧凑、轻巧,可手持、颈挂及三角架支撑方式使用; 传感器可磁吸于柜体表面。

  • 续航能力强

                  采用插拔式锂电池供电,单块电池工作时间大于8小时。

  • 适合现场

                  触摸式操作,阳光下显示清晰。

技术参数

  • 检测灵敏度:10pC;
  • 检测频带:3~100MHz;
  • 信号采集:16Bit,250MS/s;
  • 动态范围:60dB;
  • 增益:0~60dB;
  • 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°,无线距离75m;
  • 稳定性:±5%;
  • 线性度误差:±3%;
  • 电池:锂电池 24V/5Ah;
  • 尺寸:236×177×53mm;
  • 重量:1.5kg。

产品型号

型号 名称 通道 典型使用
XD55xx
暂态地电压局部放电检测仪
1~4可选
开关柜
XD5552
暂态地电压超声波局部放电联合检测仪
2~4可选
开关柜
XD50xx
局部放电带电检测仪
2~4可选
快速巡检

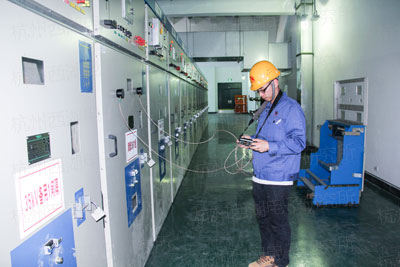

开关柜电电定位

放电监听

检测报告


    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
