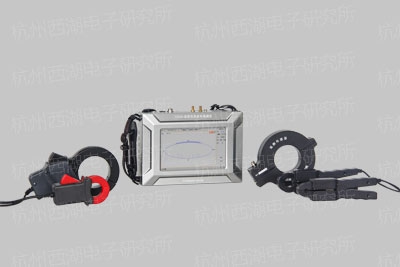

高频局部放电检测仪

高频局部放电检测仪

检测变压器、电缆等电力设备局部放电接地回路上的高频脉冲信号,表征设备的局放状态与性质。

核心标准

  • IEC 62478/TS/Ed1 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods
  • DL/T 417-2006 电力设备局部放电现场测量导则
  • Q/GDW 11304.5-2015 电力设备带电检测仪器技术规范第5部分:高频法局部放电带电检测仪技术规范
  • Q/GDW 11400-2015 电力设备高频局部放电带电检测技术现场应用导则

各类传感器

电流传感器

同步信号采集

产品特征

  • 高灵敏度

                 检测灵敏度小于5pC。

  • 抗干扰技术

                 具备频谱分析、频点滤波、信号分离分类功能,在不损失真实 局放信号的条件下,可降低60~90%的背景噪声。

  • 诊断分析

                 具备PR、PRPD、PRPS等多种图谱表达方式;内嵌典型干扰及 放电图谱,可自动识别信号类型。

  • 同步

                 具备有线、无线同步功能。

  • 传感器多样化

                 传感器结构、尺寸多样,适配电力设备各种结构的接地方式。

  • 使用便捷

                 主机结构紧凑、轻巧,可手持、颈挂及三角架支撑方式使用;传 感器安装、拆卸方便。

  • 续航能力强

                 采用插拔式锂电池供电,单块电池工作时间大于8小时。

  • 适合现场

                 触摸式操作,阳光下显示清晰。

技术参数

  • 测灵敏度:5pC;
  • 检测频带:3~30MHz;
  • 信号采集:16Bit,250MS/s;
  • 传输阻抗:5mV/mA;
  • 动态范围:60dB;
  • 相位同步:方式有线、无线,电压AC10~380V,频率30~300Hz,精度0.01°,无线距离75m;
  • 稳定性:±5%;
  • 线性度误差:±3%;
  • 电池:锂电池 24V/5Ah;
  • 尺寸:236×177×53mm;
  • 重量:1.5kg。

产品型号

型号 名称 最大量值 适用范围
XD56xx
高频局部放电检测仪
1~4可选
主变、电缆、电力电容器
XD50xx
局部放电带电巡检仪
2~4可选
快速巡检

电缆高频检测

变压器高频检测

本所仪器比武现场

信号分类图谱

相位图谱

检测报告
