特高频局部放电检测仪

特高频局部放电检测仪

检测GIS、变压器、开关柜等电力设备局放产生的特高频信号,表征设备的局放状态与性质。

核心标准

  • IEC 62478/TS/Ed1 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods
  • Q/GDW11059.8-2013 电力设备带电检测仪器技术规范 第8部分:特高频法局部放电带电检测仪技术规范
  • Q/GDW 11059.2-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则 第2部分 特高频法

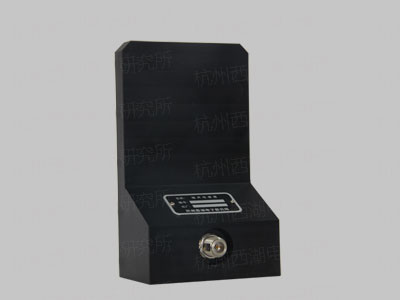

噪声传感器

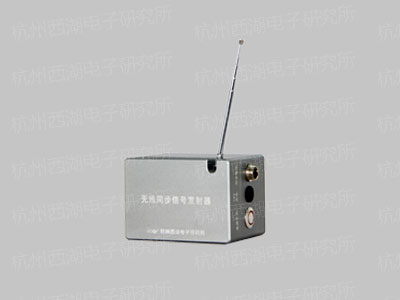

无线同步信号发射器

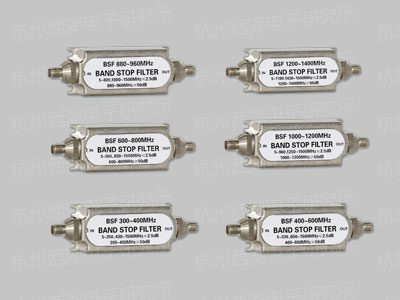

滤波器

产品特征

  • 高灵敏度

                 检测灵敏度小于0.1pC,处于国际领先水平。

  • 专业传感器

                 针对局放特高频信号特征,研制具有高等效高度、高增益、频 带对应的专业传感器。

  • 抗干扰技术

                 应用选频测量、噪声分离、屏蔽隔离等技术手段,可有效滤 除无线电、载波等干扰。

  • 诊断分析

                具备PR、PRPD、PRPS等多种图谱表达方式;内嵌典型干扰 及放电图谱,可自动识别信号类型。

  • 定位精准

               具备电电定位及声电定位功能,定位精度高。

  • 同步

               具备有线、无线同步功能。

  • 传感器多元化

               天线采用对数、螺旋、平板等设计方式,适用于各类局放特征 信号的检测;传感器尺寸适配各类大小盆式绝缘子及浇注口。

  • 使用便捷

               主机结构紧凑、轻巧,可手持、颈挂及三角架支撑方式使用。

  • 续航能力强

               采用插拔式锂电池供电,单块电池工作时间大于8小时。

  • 适合现场

               触摸式操作,阳光下显示清晰

技术参数

  • 检测灵敏度:0.1pC
  • 检测频带:300~1500MHz;
  • 信号采集:16Bit,250MS/s;
  • 动态范围:60dB;
  • 相位同步:有线、无线,AC10~380V,30~300Hz,75m;
  • 稳定性:±5%;
  • 平均有效高度:11mm;
  • 电池:锂电池 24V/5Ah;
  • 尺寸:236×177×53mm;
  • 重量:1.5kg。

产品型号

型号 名称 通道 典型使用
XD53xx
特高频局部放电检测仪
1~4可选
GIS、主变、开关柜
XD5352
特高频超声波局部放电联合检测仪
2~4可选
GIS、主变、开关柜
XD50xx
局部放电带电巡检仪
2~4可选
快速巡检

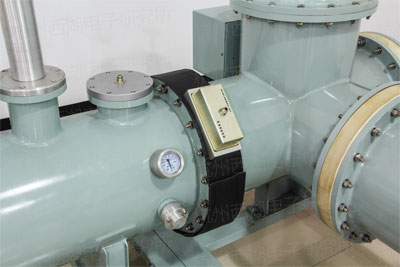

金属屏蔽底座

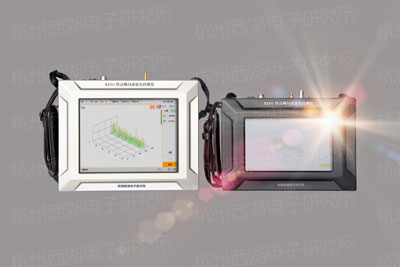

阳光屏比对

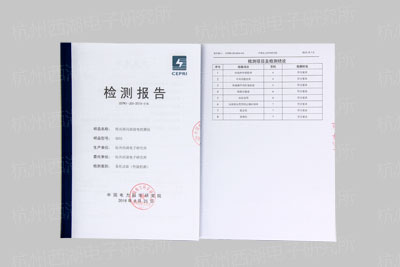

检测报告


    产品详情页底部声明
    声明本所所有产品,都基于完全、独立的自主研发,拥有完全的知识产权;本所无贴牌产品。
