核心标准

• GB/T 7354-2003 局部放电测量(IEC60270：2000 IDT)
• DL/T 846.4-2016 高电压测试设备通用技术条件 第4部分：脉冲电流法局部放电测量仪
• DL/T 417-2006 电力设备局部放电现场测量导则

产品特征

• 高灵敏度

                 检测灵敏度小于0.1pC，处于国际领先水平。

• 抗干扰技术

                 模拟滤波：在测量频带内可窄带、宽带任意组合；

                 频域滤波：基于频谱分析与频点滤波技术，对固定频率干扰，可降低噪音90%以上，对综合频率干扰，可降低噪音 60%以上；

                 时域滤波：具备开窗、消隐、标尺等功能，可排除固定相位干扰。

• 低噪音

                 采用系统性降噪电路和工艺技术，整机噪音低于0.05pC。

• 实时多通道

                 支持多通道同步检测，通道扩展不影响整机性能。

• 相位同步

                 可自动同步试验电源频率，具有零标指示及相位分辨功能。

• 诊断分析

                 具备椭圆、直线、PRPS、PRPD、频域图谱等分析功能，可提取视在放电量、相位、放电次数、放电起始电压、放电熄灭电 压等相关参量，自动识别干扰及放电类型。

• 存储与回放

                 可连续记录试验过程的局部放电图谱及相关参量，具有事后回放、重现、分析等功能。

• 阻抗优异

                 配置1～12号检测阻抗，7号以上大电流阻抗灵敏度比现行MODEL 5体系提高10倍以上。

• 脉冲校准

                 校准器可输出2到50000pC的校准脉冲，适用于各容量设备的校准，同时配备脉冲校验杆，方便变压器套管等高处脉冲注入。

• 适合现场

                 结构紧凑、轻巧，触摸式操作，阳光下显示清晰，适合户外使用。

技术参数

• 检测灵敏度：≤0.1pC；
• 线性度误差：≤±3%；
• 采样速率：65MS/s；
• 量程换挡误差：≤±3%；
• 采样精度：12Bit；
• 脉冲分辨时间：1μs；
• 测量频带：下限10～80kHz，上限100～1000kHz；
• 检测阻抗：6pF～250μF；
• 增益：－20～40dB；
• 校准器：2～50000pC，上升沿 ＜60ns，下降沿 ＞100μs；
• 同步：方式有线、无线，频率30～300Hz，电压 AC10～220V，精度0.01°，无线距离≥75m。

产品型号

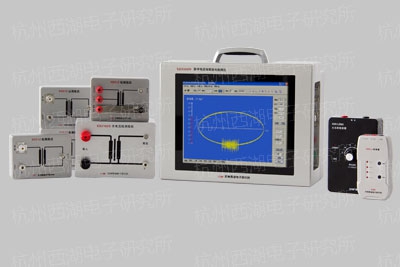

XD51系列脉冲电流局部放电检测仪规格表
