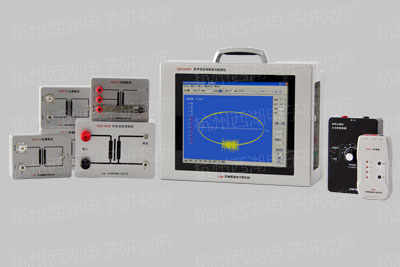

脉冲电流局部放电检测仪

脉冲电流局部放电检测仪

检测变压器、互感器等电力设备局放产生的脉冲电流信号,表征设备的局放状态与性质。

核心标准

  • GB/T 7354-2003 局部放电测量(IEC60270:2000 IDT)
  • DL/T 846.4-2016 高电压测试设备通用技术条件 第4部分:脉冲电流法局部放电测量仪
  • DL/T 417-2006 电力设备局部放电现场测量导则

大电流检测阻抗

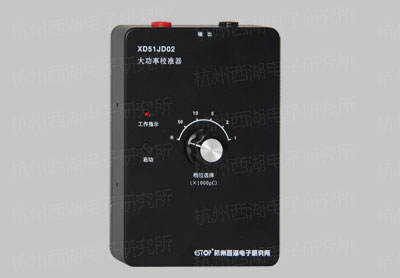

大功率校准器

脉冲校验杆

产品特

  • 高灵敏度

                 检测灵敏度小于0.1pC,处于国际领先水平。

  • 抗干扰技术

                 模拟滤波:在测量频带内可窄带、宽带任意组合;

                 频域滤波:基于频谱分析与频点滤波技术,对固定频率干扰,可降低噪音90%以上,对综合频率干扰,可降低噪音 60%以上;

                 时域滤波:具备开窗、消隐、标尺等功能,可排除固定相位干扰。

  • 低噪音

                采用系统性降噪电路和工艺技术,整机噪音低于0.05pC。

  • 实时多通道

                支持多通道同步检测,通道扩展不影响整机性能。

  • 相位同步

                可自动同步试验电源频率,具有零标指示及相位分辨功能。

  • 诊断分析

                具备椭圆、直线、PRPS、PRPD、频域图谱等分析功能,可提取视在放电量、相位、放电次数、放电起始电压、放电熄灭电 压等相关参量,自动识别干扰及放电类型。

  • 存储与回放

                可连续记录试验过程的局部放电图谱及相关参量,具有事后回放、重现、分析等功能。

  • 阻抗优异

                配置1~12号检测阻抗,7号以上大电流阻抗灵敏度比现行MODEL 5体系提高10倍以上。

  • 脉冲校准

                校准器可输出2到50000pC的校准脉冲,适用于各容量设备的校准,同时配备脉冲校验杆,方便变压器套管等高处脉冲注入。

  • 适合现场

                结构紧凑、轻巧,触摸式操作,阳光下显示清晰,适合户外使用。

技术参数

  • 检测灵敏度:0.1pC
  • 线性度误差:±3%;
  • 采样速率:65MS/s;
  • 量程换挡误差:±3%;
  • 采样精度:12Bit;
  • 脉冲分辨时间:1μs;
  • 测量频带:下限10~80kHz,上限100~1000kHz;
  • 检测阻抗:6pF~250μF;
  • 增益:-20~40dB;
  • 校准器:2~50000pC,上升沿 60ns,下降沿 100μs;
  • 同步:方式有线、无线,频率30~300Hz,电压 AC10~220V,精度0.01°,无线距离75m

产品型号

XD51系列脉冲电流局部放电检测仪规格表

型号 名称 通道 说明
XD51xx
局部放电检测仪 2~12
一体机
XD51xxF
局部放电检测仪
2~12
分体机
XD51xxA
局部放电检测仪
6~12
附超声波定位功能
XD51xxD
直流局部放电检测仪
2~6
直流局放
XD51xxW
局部放电检测仪
2~12
户外增强型

XD51校准器规格表
型号 名称 最大量值 适用范围
XD51J01
1号校准器
500pC
常规试品
XD51J02
2号校准器
50000pC
大容量试品

高处脉冲注入

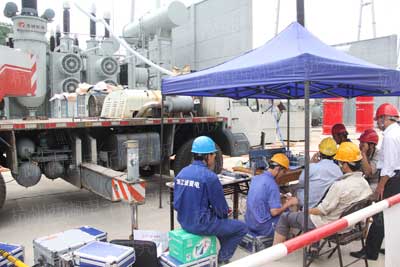

变压器局放试验

阳光屏比对

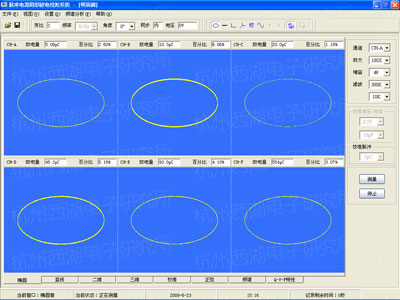

多通道检测

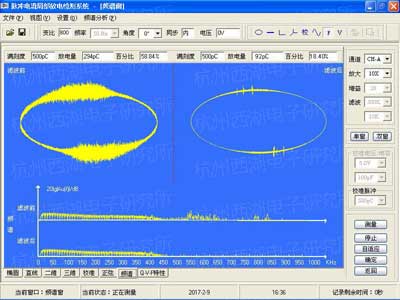

频域滤波效果

检测报告
