GIS局部放电检测服务

摘要:本所可提供GIS局放带电检测服务。

背景概述

       目前,国内外广泛采用超声波/特高频局部放电测量技术(UHF/AE法)检测GIS局部放电,本所可提供GIS局放带电检测服务。

典型案例

浙江东阳吴宁500kV超高压变电站全站GIS进行特高频、超声波局放巡检

       2014年4月,杭州西湖电子研究所检测人员对浙江东阳吴宁500kV超高压变电站全站GIS,利用XD50局部放电检测仪进行特高频、超声波局放检测,在该站GIS一串线路接地闸刀处检测到超声波、特高频信号,经与典型放电图谱对比,分析该信号是较为典型的悬浮放电,确定此处GIS具有较为明显的局放缺陷,需加强监测。由于处理及时正确,避免了重大事故发生。

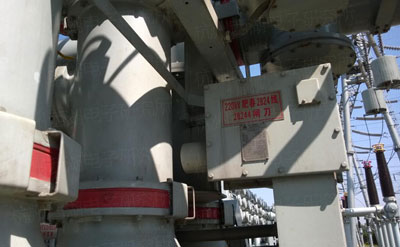

现场检测照片

安徽合肥500kV肥西变电站220kV GIS设备进行超声波局放巡检

       2015年4月,杭州西湖电子研究所检测人员在安徽合肥500kV肥西变电站,利用XD50局部放电检测仪进行220kV GIS设备超声波局部放电检测。发现肥春变电站2824间隔的B相避雷器上方的28244闸刀气室检测出异常超声波信号,超声波信号相对背景值相差较大,初步判断内部存在局部放电,放电类型为尖端放电,气室内部壳体表面可能存在尖端、毛刺。

建议缩短检测周期,同时长期监测气室内部局放信号,如一周内发现信号幅值增大,建议立即停电开罐检查;如一月内发现信号幅值变化较小,继续长期观察监测该点的局放信号。由于处理及时正确,避免了重大事故发生。

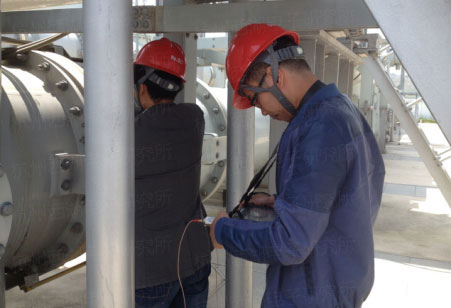

现场照片
